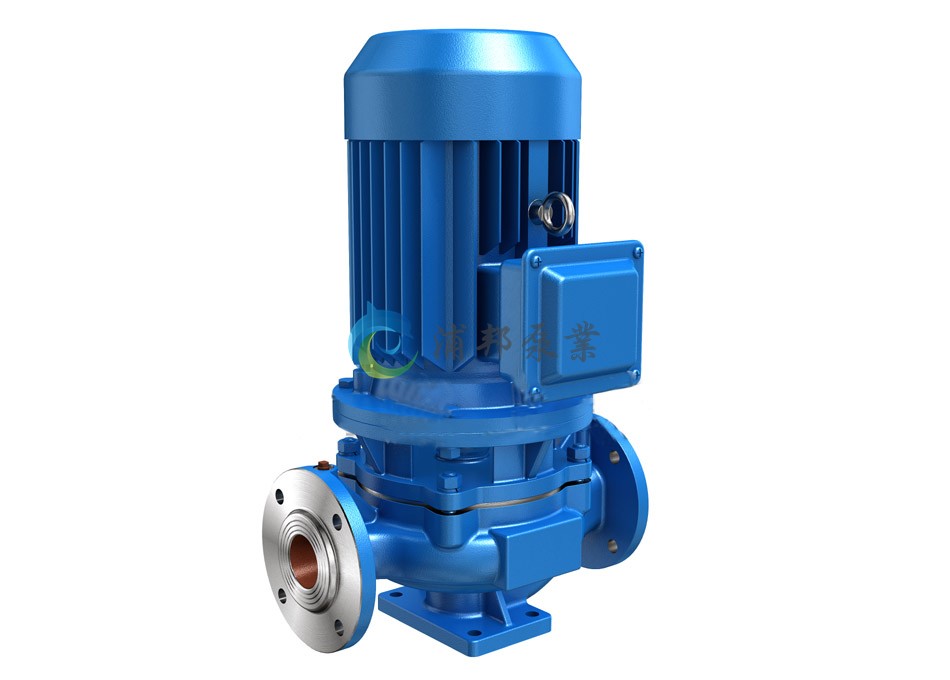

ISG系列單級單吸立式離心泵
  • ISG系列單級單吸立式離心泵

ISG系列單級單吸立式離心泵

ISG系列單級單吸立式離心泵是本公司參照國際ISO2858和國家標準JB/T6878.2-93所規定的性能參數，結合本公司多年生產經驗而設計的第二代高效節能產品，是替代SG型管道離心泵、IS型離心泵、D型多級離心泵等常規泵的理想產品
  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 提供全套工程水泵解決方案
  • 總機：021-6607 9650
  • 手機：135 8595 1777
  • 廠址：上海市金山工業園區

產品簡介

產品概述
ISG系列單級單吸立式離心泵是本公司參照國際ISO2858和國家標準JB/T6878.2-93所規定的性能參數，結合本公司多年生產經驗而設計的第二代高效節能產品，是替代SG型管道離心泵、IS型離心泵、D型多級離心泵等常規泵的理想產品

產品特點
泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝在管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。葉輪直接安裝在電機的加長軸上，軸向尺寸短、泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。安裝檢修方便面，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。可根據管路布置的要求采用泵的豎式和橫式安裝。 系列流量范圍1.5～1600m3/h，揚程范圍5～125m，分基本型、分流型、切割型等多種規格

產品用途
ISG立式管道離心泵，供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、冷暖水循環增壓及設備配套，使用溫度＜80℃。

產品優勢

  1. ISG型單級單吸管道離心泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
  2. 葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了管道離心泵的運行平穩，振動小、噪音低。
  3. 軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。
  4. 安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
  5. 可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
  6. 可根據管路布置的要求采用泵的豎式和橫式安裝。

性能參數

型 號 流量 揚程 效率 轉速 電機功率 汔蝕余量 重量
m3/h L/s (m) (%) (r/min) (kw) (NPSH)r (kg)
15-80 1.1 0.3 8.5 26 2800 0.18 2.3 17
1.5 0.42 8 34
2 0.55 7 34
20-110 1.8 0.5 16 25 2800 0.37 2.3 25
2.5 0.69 15 34
3.3 0.91 13.5 35
20-160 1.8 0.5 33 19 2900 0.75 2.3 29
2.5 0.69 32 25
3.3 0.91 30 23
25-110 2.8 0.78 16 34 2900 0.55 2.3 26
4 1.11 15 42
5.2 1.44 13.5 41
25-125 2.8 0.78 20.6 28 2900 0.75 2.3 28
4 1.11 20 36
5.2 1.44 18 35
25-125A 2.5 0.69 17 35 2900 0.55 2.3 27
3.6 1 16
4.6 1.28 14.4
25-160 2.8 0.78 33 24 2900 1.5 2.3 39
4 1.11 32 32
5.2 1.44 30 33
25-160A 2.6 0.12 29 31 2900 1.1 2.3 34
3.7 1.03 28
4.9 1.36 26
32-100 4.5 12.5 12.5 44 2900 0.55 2 27
32-100(I) 4.4 1.22 13.2 48 2900 0.75 2 32
6.3 1.75 12.5 54
8.3 2.32 11.3 53
32-125 3.5 0.97 22 40 2900 0.75 2.3 28
5 1.39 20 44
6.5 1.8 18 42
32-125A 3.1 0.86 17.6 43 2900 0.55 2.3 28
4.5 1.25 16
5.8 1.61 14.4
32-160 6.5 5 32 44 2900 1.5 2.3 39
32-160A 4 1.1 25 34 2900 1.1 2 38
32-160(I) 4.4 1.22 33.2 34 2900 2.2 2 4.7
6.3 1.75 32 40
8.3 2.32 30.2 42
32-200 4.5 12.5 50 32 2900 3 2 55
32-200(I) 4.4 1.22 50.5 26 2900 4 2 43
6.3 1.75 50 33
8.3 2.32 48 35
32-200A 2.8 0.78 44.6 34 2900 2.2 2 74
4 1.11 44 40
5.2 1.44 42.7 42
40-100 4.4 1.22 13.2 48 2900 0.55 2.3 32
6.3 1.75 12.5 54
8.3 2.31 11.3 53
40-100A 3.9 1.08 10.6 52 2900 0.37 2.3 32
5.6 1.56 10
7.4 2.06 9
40-125 4.4 1.22 21 41 2900 1.1 2.3 34
6.3 1.75 20 46
8.3 2.31 18 43
40-125A 3.9 1.08 17.6 40 2900 0.75 2.3 33
5.6 1.56 16 45
7.4 2.06 14.4 41
40-160 4.4 1.22 33 35 2900 2.2 2.3 47
6.3 1.75 32 40
8.3 2.31 30 40
40-160A 4.1 1.14 29 34 2900 1.5 2.3 43
5.9 1.64 28 39
7.8 2.17 26.3 39
40-160B 3.8 1.06 25.5 34 2900 1.1 2.3 38
5.5 1.53 24 38
7.2 2 22.5 37
40-200 4.4 1.22 51 26 2900 4 2.3 74
6.3 1.75 50 33
8.3 2.31 48 32
40-200A 4.1 1.14 45 26 2900 3 2.3 62
5.9 1.64 44 31
7.8 2.17 42 30
40-200B 3.7 1.03 38 29 2900 2.2 2.3 52
5.3 1.47 36
7 1.94 34.5
40-250 4.4 1.22 82 24 2900 7.5 2.3 105
6.3 1.75 80 28
8.3 2.31 74 28
40-250A 4.1 1.14 72 24 2900 5.5 2.3 98
5.9 1.64 70 28
7.8 2.17 65 27
40-250B 3.8 1.06 61.5 23 2900 4 2.3 77
5.5 1.53 60 27
7 1.94 56 26
40-100(I) 8.8 2.44 13.2 55 2900 1.1 2.3 34
12.5 3.47 12.5 62
16.3 4.53 11.3 60
40-100(I)A 8 2.22 10.6 60 2900 0.75 2.3 32
11 3.05 10
14.5 4.03 9
40-125(I) 8.8 2.44 21.2 49 2900 1.5 2.3 38
12.5 3.47 20 58
16.3 4.53 17.8 57
40-125(I)A 8 2.22 17 57 2900 1.1 2.3 33
11 3.05 16
14.5 4.03 14
40-160(I) 8.8 2.44 33 45 2900 3 2.3 56
12.5 3.47 32 52
16.3 4.53 30 51
40-160(I)A 8.2 2.28 29 44 2900 2.2 2.3 47
11.7 3.25 28 51
15.2 4.22 26 50
40-160(I)B 7.3 2.38 23 50 2900 1.5 2.3 43
10.4 2.89 22
13.5 3.75 20.5
40-200(I) 8.8 2.44 51.2 38 2900 5.5 2.3 85
12.5 3.47 50 46
16.3 4.53 48 46
40-200(I)A 8.3 2.31 45 37 2900 4 2.3 75
11.7 3.25 44 45
15.3 4.25 42 45
40-200(I)B 7.5 2.08 37 44 2900 3 2.3 63
10.6 2.94 36
13.8 3.83 34
40-250(I) 8.8 2.44 81.2 31 2900 11 2.3 145
12.5 3.47 80 38
16.3 4.53 77.5 40
40-250(I)A 8.2 2.28 71 38 2900 7.5 2.3 95
11.6 3.22 70
15.2 4.22 68
40-250(I)B 7.6 2.11 61.4 37 2900 5.5 2.3 94
10.8 3 60
14 3.89 58
40-250(I)C 7.1 1.97 53.2 36 2900 5.5 2.3 88
10 2.78 52
13.1 3.64 50.4
50-100 8.8 2.44 13.6 55 2900 1.1 2.3 36
12.5 3.47 12.5 62
16.3 4.53 11.3 60
50-100A 8 2.22 11 60 2900 0.75 2.3 35
11 3.05 10
14.5 4.03 9
50-125 8.8 2.44 21.5 49 2900 1.5 2.3 43
12.5 3.47 20 58
16.3 4.53 17.8 57
50-125A 8 2.22 17 57 2900 1.1 2.3 38
11 3.05 16
14.5 4.03 14
50-160 8.8 2.44 33 45 2900 3 2.3 59
12.5 3.47 32 52
16.3 4.53 30 30
50-160A 8.2 2.28 29 44 2900 2.2 2.3 51
11.7 3.25 28 51
15.2 4.22 26 50
50-160B 7.3 2.38 23 50 2900 1.5 2.3 47
10.4 2.89 22
13.5 3.75 20.5
50-200 8.8 2.44 52 38 2900 5.5 2.3 101
12.5 3.47 50 46
16.3 4.53 48 46
50-200A 8.3 2.31 45.8 37 2900 4 2.3 80
11.7 3.25 44 45
15.3 4.25 42 45
50-200B 7.5 2.08 37 44 2900 3 2.3 68
10.6 2.94 36
13.8 3.83 34
50-250 8.8 2.44 82 29 2900 11 2.3 160
12.5 3.47 80 38
16.3 4.53 77.5 40
50-250A 8.2 2.28 71.5 38 2900 7.5 2.3 115
11.6 3.22 70
15.2 4.22 68
50-250B 7.6 2.11 61.4 37 2900 5.5 2.3 114
10.8 3 60
14 3.89 58
50-250C 7.1 1.97 53.2 36 2900 5.5 2.3 108
10 2.78 52
13.1 3.64 50.4
50-100(I) 17.5 4.86 13.7 67 2900 1.5 2.5 41
25 6.94 12.5 69
32.5 9.03 10.5 69
50-100(I)A 15.6 4.3 11 65 2900 1.1 2.5 36
22.3 6.19 10 67
29 8.1 8.4 68
50-125(I) 17.5 4.86 21.5 60 2900 3 2.5 56
25 6.94 20 68
32.5 9.03 18 67
50-125(I)A 15.6 4.33 17 58 2900 2.2 2.5 48
22.3 6.19 16 66
29 8.1 13.6 65
型 號 流量 揚程 效率 轉速 電機功率 汔蝕余量 重量
m3/h L/s (m) (%) (r/min) (kw) (NPSH)r (kg)
50-160(I) 17.5 4.68 34.4 54 2900 4 2.5 72
25 6.94 32 63
32.5 9.03 27.5 60
50-160(I)A 16.4 4.56 30 54 2900 3 2.5 71
23.4 6.5 28 62
30.4 8.44 24 59
50-160(I)B 15 4.17 26 58 2900 2.2 2.5 59
21.6 6 24
28 7.78 20.6
50-200(I) 17.5 4.86 52.7 49 2900 7.5 2.5 108
25 6.94 50 58
32.5 9.03 45.5 59
50-200(I)A 16.4 4.56 46.4 48 2900 5.5 2.5 107
23.5 6.53 44 57
30.5 8.47 40 58
50-200(I)B 15.2 4.22 40 55 2900 4 2.5 100
21.8 6.06 38
28.3 7.86 34.5
50-250(I) 17.5 4.86 82 39 2900 15 2.5 175
25 6.94 80 50
32.5 9.03 76.5 52
50-250(I)A 16.4 4.56 71.5 39 2900 11 2.5 165
23.4 6.5 70 50
30.5 8.47 67 52
50-250(I)B 15 4.17 61 38 2900 7.5 2.5 165
21.6 6 60 49
28 7.78 57.4 54
50-315(I) 17.5 4.86 128 30 2900 30 2.5 310
25 6.94 125 40
32.5 9.03 122 44
50-315(I)A 16.6 4.61 115 30 2900 22 2.5 245
23.7 6.58 113 40
31 8.6 110 44
50-315(I)B 15.7 4.36 103 39 2900 18.5 2.5 215
22.5 6.25 101
29.2 8 98
50-315(I)C 14.4 4 86 38 2900 15 2.5 195
20.6 5.72 85
26.8 7.44 83
65-100 17.5 4.86 13.7 67 2900 1.5 2.5 46
25 6.94 12.5 69
32.5 9.03 10.5 69
65-100A 15.6 4.3 11 65 2900 1.1 2.5 41
22.3 6.19 10 67
29 8.1 8.4 68
65-125 17.5 4.86 21.6 60 2900 3 2.5 58
25 6.94 20 68
32.5 9.03 18 67
65-125A 15.6 4.33 17 58 2900 2.2 2.5 49
22.3 6.19 16 66
29 8.1 14.4 65
65-160 17.5 4.86 34.4 54 2900 4 2.5 75
25 6.94 32 63
32.5 9.03 27.5 60
65-160A 16.4 4.56 30 54 2900 3 2.5 75
23.4 6.5 28 62
30.4 8.44 24 59
65-160B 15 4.17 26 58 2900 2.2 2.5 63
21.6 6 24
28 7.78 20.6
65-200 17.5 4.86 52.7 49 2900 7.5 2.5 107
25 6.94 50 58
32.5 9.03 45.5 59
65-200A 16.4 4.56 46.4 48 2900 5.5 2.5 107
23.5 6.53 44 57
30.5 8.47 40 58
65-200B 15.2 4.22 40 55 2900 4 2.5 100
21.8 6.06 38
28.3 7.86 34.5
65-250 17.5 4.86 82 39 2900 15 2.5 180
25 6.94 80 50
32.5 9.03 76.5 52
65-250A 16.4 4.56 71.5 39 2900 11 2.5 170
23.4 6.5 70 50
30.5 8.47 67 52
65-250B 15 4.17 61 38 2900 7.5 2.5 170
21.6 6 60 49
28 7.78 57.4 54
65-315 17.5 4.86 127 32 2900 30 2.5 320
25 6.94 125 40
32.5 9.03 122 44
65-315A 16.6 4.61 115 32 2900 22 2.5 255
23.7 6.58 113 40
31 8.6 110 44
65-315B 15.7 4.36 103 39 2900 18.5 2.5 225
22.5 6.25 101
29.2 8 98
65-315C 14.4 4 86 38 2900 15 2.5 205
20.6 5.72 85
26.8 7.44 83
65-100(I) 35 9.72 13.8 67 2900 3 3 63
50 13.9 12.5 73
65 18.1 10 70
65-100(I)A 31.3 8.7 11 66 2900 2.2 3 53
44.7 12.4 10 72
58 16.1 8 69
65-125(I) 35 9.72 22 67 2900 5.5 3 99
50 13.9 20 72.5
65 18.1 17 70
65-125(I)A 31.3 8.7 17.5 66 2900 4 3 78
45 12.5 16 71
58 16.1 13.6 69
65-160(I) 35 9.72 35 63 2900 7.5 3 103
50 13.9 32 71
65 18.1 28 70
65-160(I)A 32.7 9.1 30.6 62 2900 5.5 3 103
46.7 13 28 70
61 16.9 24 69
65-160(I)B 30.3 8.4 26 69 2900 4 3 97
43.3 12 24
56.3 15.6 21
65-200(I) 35 9.72 53.5 55 2900 15 3 176
50 13.9 50 67
65 18.1 46 68
65-200(I)A 32.8 9.1 47 54 2900 11 3 166
47 13.1 44 66
61 16.9 40 67
65-200(I)B 30.5 8.5 40.6 65 2900 7.5 3 114
43.5 12.1 38
56.6 15.7 33.4
65-250(I) 35 9.72 83 52 2900 22 3 235
50 13.9 80 59
65 18.1 72 60
65-250(I)A 32.5 9 73 52 2900 18.5 3 205
46.7 13 70 59
61 16.9 63 60
65-250(I)B 30 8.3 62 58 2900 15 3 180
43.3 12 60
56 15.6 54
65-315(I) 35 9.72 128 44 2900 37 3 350
50 13.9 125 54
65 18.1 121 57
65-315(I)A 32.5 9 112.6 43 2900 30 3 335
46.5 12.9 110 54
60.5 16.8 106.4 57
65-315(I)B 31 8.6 102.5 53 2900 30 3 335
44.5 12.4 100
58 16.1 98
65-315(I)C 29 8.1 87 51 2900 22 3 270
41 11.4 85
53.6 14.9 83
80-100 35 9.72 13.8 67 2900 3 3 63
50 13.9 12.5 73
65 18.1 10 70
80-100A 31.3 8.7 11 66 2900 2.2 3 54
44.7 12.5 10 72
58 16.1 8 69
80-125 35 9.72 22 67 2900 5.5 3 99
50 13.9 20 72.5
65 18.1 17 70
80-125A 31.3 8.7 17.5 66 2900 4 3 79
45 12.5 16 71
58 16.1 13.6 69
型 號 流量 揚程 效率 轉速 電機功率 汔蝕余量 重量
m3/h L/s (m) (%) (r/min) (kw) (NPSH)r (kg)
80-160 35 9.72 35 63 2900 7.5 3 105
50 13.9 32 71
65 18.1 28 70
80-160A 32.7 9.1 30.6 62 2900 5.5 3 105
46.7 13 28 70
61 16.9 24 69
80-160B 30.3 8.4 26 69 2900 4 3 98
43.3 12 24
56.3 15.6 21
80-200 35 9.72 53.5 55 2900 15 3 175
50 13.9 50 67
65 18.1 46 68
80-200A 32.8 9.1 47 54 2900 11 3 165
47 13.1 44 66
61 16.9 40 67
80-200B 30.5 8.5 40.6 65 2900 7.5 3 115
43.5 12.1 38
56.6 15.7 33.4
80-250 35 9.72 83 52 2900 22 3 240
50 13.9 80 59
65 18.1 72 60
80-250A 32.5 9 73 52 2900 18.5 3 210
46.7 13 70 59
61 16.9 63 60
80-250B 30 8.3 62 58 2900 15 3 185
43.3 12 60
56 15.6 54
80-315 35 9.72 128 43 2900 37 3 355
50 13.9 125 54
65 18.1 122 57
80-315A 32.5 9 112.6 43 2900 30 3 340
46.5 12.9 110 54
60.5 16.8 107.4 57
80-315B 31 8.6 102.5 53 2900 30 3 340
44.5 12.4 100
58 16.1 98
80-315C 29 8.1 98 51 2900 22 3 275
41 11.4 85
53.6 14.9 83
80-350 35 9.72 146 55 2900 55 3 570
50 13.9 150 66
65 18.1 142 67
80-350A 31 8.6 138.4 65 2900 45 3 470
44.5 12.4 142
58 16.1 134.8
80-350B 29 8.1 131.4 63 2900 37 3 440
41 11.4 135
53.6 14.9 127.8
80-100(I) 70 19.4 13.6 66 2900 5.5 4.5 108
100 27.8 12.5 76
130 36.1 11 75
80-100(I)A 62.6 17.4 11 64 2900 4 4.5 87
89 24.7 10 74
116 32.2 8.8 74
80-125(I) 70 19.4 23.5 70 2900 11 4.5 163
100 27.8 20 76
130 36.1 14 65
80-125(I)A 62.6 17.4 19 68 2900 7.5 4.5 113
89 24.7 16 74
116 32.2 11 65
80-160(I) 70 19.4 36.5 70 2900 15 4.5 184
100 27.8 32 76
130 36.1 24 65
80-160(I)A 65.4 18.2 32 68 2900 11 4.5 174
93.5 26 28 74
121.6 33.8 21 67
80-160(I)B 60.6 16.8 72 72 2900 7.5 4.5 174
86.6 24.1 24
112.5 31.3 18
80-200(I) 70 19.4 54 65 2900 22 4 251
100 27.8 50 74
130 36.1 42 73
80-200(I)A 65.4 18.2 47.5 67 2900 18.5 4 220
93.5 26 44 73
121.6 33.8 37 72
80-200(I)B 61 16.9 41 71 2900 15 4 198
87 24.2 38
113 31.4 32
80-250(I) 70 19.4 87 62 2900 37 4 330
100 27.8 80 69
130 36.1 68 68
80-250(I)A 65.4 18.2 76 61 2900 30 4 315
93.5 26 70 68
121.6 33.8 59.5 67
80-250(I)B 61 16.9 65 66 2900 22 4 315
87 24.2 60
113 31.4 51
80-315(I) 70 19.4 132 55 2900 75 4 675
100 27.8 125 66
130 36.1 114 67
80-315(I)A 66.5 18.5 119 55 2900 55 4 535
95 26.4 113 66
123.6 34.3 103 67
80-315(I)B 63 17.5 106.6 65 2900 45 4 420
90 25 101
117 32.5 92
80-315(I)C 58 16.1 90 63 2900 37 4 366
82 22.8 85
107 29.7 76
100-100 70 19.4 13.6 66 2900 5.5 4.5 113
100 27.8 12.5 76
130 36.1 11 75
100-100A 62.6 17.4 11 64 2900 4 4.5 91
89 47 10 74
116 32.2 8.8 74
100-125 70 19.4 23.5 70 2900 11 4.5 169
100 27.8 20 76
130 36.1 14 65
100-125A 62.6 17.4 19 68 2900 7.5 4.5 118
89 24.7 16 74
116 32.2 11 63
100-160 70 19.4 36.5 70 2900 15 4.5 191
100 27.8 32 76
130 36.1 24 65
100-160A 65.4 18.2 32 68 2900 11 4.5 181
93.5 26 28 74
121.6 33.8 21 67
100-160B 60.6 16.8 27 72 2900 7.5 4.5 181
86.6 24.1 24
112.5 31.3 18
100-200 70 19.4 54 65 2900 22 4 245
100 27.8 50 74
130 36.1 42 73
100-200A 65.4 18.2 47.5 64 2900 18.5 4 215
93.5 26 44 73
121.6 33.8 37 72
100-200B 61 16.9 41 71 2900 15 4 193
87 24.2 38
113 31.4 32
100-250 70 19.4 87 62 2900 37 4 345
100 27.8 80 69
130 36.1 68 68
100-250A 65.4 18.2 76 61 2900 30 4 330
93.5 26 70 68
121.6 33.8 59.5 67
100-250B 61 16.9 65 66 2900 33 4 330
87 24.2 60
113 31.4 51
100-315 70 19.4 132 55 2900 75 4 689
100 27.8 125 66
130 36.1 114 67
100-315A 66.5 18.5 119 65 2900 55 4 549
95 26.4 113 66
123.6 34.3 103 67
100-315B 63 17.5 106.6 65 2900 45 4 439
90 25 101
117 32.5 92
100-315C 58 16.1 90 63 2900 37 4 385
82 22.8 85
107 29.7 76
100-100(I) 96 26.7 14 64 2900 11 4.5 115
160 44.4 12.5 73
192 53.3 10 70
100-125(I) 96 26.7 24 62 2900 15 4.5 168
160 44.4 20 74
192 53.3 14 69
100-125(I)A 84 23.3 20 64 2900 11 4.5 168
140 39 17 72
168 46.7 12 68
100-160(I) 96 26.7 36 69 2900 22 5.6 210
160 44.4 32 79
192 53.3 27 75
100-160(I)A 84 23.3 32 66 2900 18.5 5 210
140 39 28 76
168 46.7 23.5 72
100-200(I) 96 26.7 53 69 2900 37 5.2 402
160 44.4 50 79
192 53.3 45 78
100-200(I)A 84 23.3 48 64 2900 30 4.5 395
140 39 45 74
168 46.7 40 73
100-200(I)B 60 16.7 43 72 2900 22 4.5 360
100 27.8 40
120 33.3 36
100-250(I) 96 26.7 83 65 2900 55 4.8 560
160 44.4 80 77
192 53.3 72 74
100-250(I)A 84 23.3 75 60 2900 45 4.5 420
140 39 72 72
168 46.7 65 69
100-250(I)B 60 16.7 68 70 2900 37 4.5 400
100 27.8 65
120 33.3 58
100-350 60 16.7 153.6 72 2900 90 4 950
100 27.8 150 57
120 33.3 142 74
100-350A 61 16.9 145.6 75 2900 75 4 830
87 24.2 142
113 31.4 134
型 號 流量 揚程 效率 轉速 電機功率 汔蝕余量 重量
m3/h L/s (m) (%) (r/min) (kw) (NPSH)r (kg)
100-350B 58 16.1 138.6 75 2900 55 4 600
82 22.8 135
107 29.7 127
125-100 96 26.7 13 82 2900 11 4 180
160 44.4 12.5
192 53.3 12
125-100A 86 23.9 10.4 77 2900 7.5 4 125
143 39.7 10
172 47.8 9.6
125-125 96 26.7 22.6 80 2900 15 4 220
160 44.4 20
192 53.3 17
125-125A 86 23.9 18 77 2900 11 4 210
143 39.7 16
172 47.8 13.6
125-160 96 26.7 36 78 2900 22 4 265
160 44.4 32
192 53.3 28
125-160A 90 25 31.5 76 2900 18.5 4 230
150 41.7 28
180 50 24.5
125-160B 83 21.7 27 73 2900 15 4 215
138 38.3 24
166 46.1 21
125-200 96 26.7 55 77 2900 37 5.5 395
160 44.4 50
192 53.3 46
125-200A 90 25 48.4 76 2900 30 5.5 380
150 41.7 44
180 50 40.5
125-200B 83 21.7 41.3 75 2900 22 5.5 320
138 38.3 37.5
166 46.1 34.5
125-250 96 26.7 87 75 2900 55 5 580
160 44.4 80
192 53.3 73
125-250A 90 25 76 74 2900 45 5.5 490
150 41.7 70
180 50 84
125-250B 83 21.7 65 73 2900 37 5.5 430
138 38.3 60
166 46.1 55
125-315 96 26.7 133 70 2900 90 5 790
160 44.7 125
192 53.3 119
125-315A 90 25 117 70 2900 75 5 710
150 41.7 110
180 50 104.6
125-315B 86 23.9 106.4 69 2900 75 5 705
143 39.7 100
172 47.8 95.2
125-315C 80.5 22.4 96 67 2900 55 5 585
134 37.2 88
161 44.7 86
150-125 96 26.7 22.6 66 2900 11 4 210
160 44.4 24 76
192 53.3 17 76
150-125A 90 25 18 77 2900 7.5 4 130
150 41.7 16
180 50 13.6
150-160 96 26.7 36 75 2900 22 4 270
160 44.4 32
192 53.3 27
150-160A 90 25 32 76 2900 18.5 4 230
150 41.7 28
180 50 23.5
150-160B 84 23.3 27 73 2900 15 4 220
140 39 24
168 46.7 21
150-200 140 38.9 13.8 68 1450 15 3 265
200 55.6 12.5 78
260 72.2 10.6 78
150-200A 125 34.7 11 66 1450 11 3 244
176 49.7 10 76
232.5 64.6 8.5 76
150-200B 84 23.3 41 75 2900 22 4 275
140 39 38
168 46.7 34
150-250 140 38.9 21.8 73 1450 18.5 3 300
200 55.6 20 79
260 72.2 17 77
150-250A 129 35.8 18.5 72 1450 15 3 262
184.4 51.2 17 78
240 66.7 14.4 76
150-250B 117 32.5 15.2 76 1450 11 3 241
167 46.4 14
217.5 60.4 12
150-315 140 38.9 33.8 70 1450 30 2.5 410
200 55.6 32 78
260 72.2 28 73
150-315A 131 36.4 29.5 69 1450 22 3.5 335
187 51.9 28 77
243 67.5 24.5 77
150-315B 121 33.5 25 76 1450 18.5 3.5 315
173 48.1 24
225 62.5 21
150-350 96 26.7 153.6 80 2900 110 5.5 970
160 44.4 150
192 53.3 142.8
150-350A 90 25 145.6 70 2900 90 5.2 790
150 41.7 142
180 50 134.8
150-350B 84 23.3 138.8 65 2900 75 5.5 705
140 39 135 76
168 46.7 127.8 74
150-400 140 38.9 53 68 1450 45 3.5 490
200 55.6 50 75
260 72.2 44 71
150-400A 131 36.4 46.6 67 1450 37 3.5 454
187 51.9 44 74
243 67.5 38.3 70
150-400B 122 33.9 40 73 1450 30 3.5 435
174 48.3 38
226.5 62.9 33
150-400C 112 31.1 34 71 1450 22 3.5 365
160 44.4 32
208 57.8 28
150-250(I) 120 33.3 87 65 2900 75 4.5 702
200 55.6 80 76
240 66.7 72 74
150-250(I)A 112 31.1 76 64 2900 55 4.5 561
187 51.9 70 75
224 62.2 63 73
150-250(I)B 104 28.9 65 63 2900 45 4.5 460
173 48.1 60 74
208 57.8 54 72
150-315(I) 120 33.3 133 58 2900 110 4.5 980
200 55.6 125 73
240 66.7 120 75
150-315(I)A 112 31.1 116 57 2900 90 4.5 800
187 51.9 110 72
224 62.2 105 74
150-315(I)B 104 28.9 100 55 2900 75 4.5 724
173 48.1 95 70
208 57.8 91 72
200-200 140 38.9 13.8 68 1450 15 3 265
200 55.6 12.5 78
260 72.2 10.6 78
200-200A 125 34.7 11 66 1450 11 3 244
179 49.7 10 76
232.5 64.6 8.5 76
200-250 140 38.9 21.8 73 1450 18.5 3 305
200 55.6 20 79
260 72.2 17 77
200-250A 129 35.8 18.5 72 1450 15 3 267
184.4 51.2 17 78
240 66.7 14.4 76
200-250B 117 32.5 15.2 76 1450 11 3 246
167 46.4 14
217.5 60.4 12
200-315 140 38.9 33.8 70 1450 30 3.5 417
200 55.6 32 78
260 72.2 28 78
200-315A 131 36.4 29.5 69 1450 22 3.5 342
189 51.9 28 77
243 67.5 24.5 77
200-315B 121 33.6 25 76 1450 18.5 3.5 322
173 48.1 24
225 62.5 21
200-400 140 38.9 53 68 1450 45 3.5 498
200 55.6 50 75
260 72.2 44 71
200-400A 131 36.4 46.6 67 1450 37 3.5 462
187 51.9 44 74
243 67.5 38.3 70
200-400B 122 33.9 40 73 1450 30 3.5 443
174 48.5 38
226.5 62.9 33
200-400C 112 31.3 34 71 1450 22 3.5 373
160 44.4 32
208 57.8 28
200-200(I) 280 77.8 13.4 70 1450 22 4 382
400 111.1 12.5 80
520 144 10.5 79
200-200(I)A 250 69.4 10.7 68 1450 18.5 4 346
358 90.4 10 78
465 129.2 8.5 77
200-250(I) 280 77.8 22.2 75 1450 30 4 475
400 111.1 20 80
520 144 14 72
200-250(I)A 250 69.4 18 73 1450 20 4 405
358 99.4 14 78
465 129.2 11.2 70
200-250(I)B 226 62.8 14.4 70 1450 18.5 4 387
322 89.4 13 75
419 116.4 7.3 67
200-315(I) 280 77.8 36 73 1450 55 4 675
400 111.4 32 80
520 144 26 75
型 號 流量 揚程 效率 轉速 電機功率 汔蝕余量 重量
m3/h L/s (m) (%) (r/min) (kw) (NPSH)r (kg)
200-315(I)A 262 72.8 31.5 72 1450 45 4 560
374 103.9 28 79
486 135 23 74
200-315(I)B 242 67.2 27 78 1450 37 4 535
346 96.1 24
450 125 19.5
200-400(I) 280 77.8 54.5 75 1450 75 4 830
400 111.4 50 81
520 144 39 77
200-400(I)A 262 72.8 48 80 1450 75 4 830
374 103.9 44
486 135 34
200-400(I)B 242 67.2 41.4 78 1450 55 5 685
346 96.1 38
450 125 29.6
200-400(I)C 224 62.2 34.9 76 1450 45 5 580
320 88.9 32
416 115.6 25
250-250 350 97.2 22 78 1450 45 5 620
550 152.8 20 82
650 180.5 16 81
250-250A 300 18.3 18.3 76 1450 37 5 550
500 139 17 80
600 166.7 14 80
250-235 300 83.3 14 73 1480 22 4.5 410
500 139 12.5 78
600 166.7 11 70
250-300 300 83.3 22 78 1480 37 4.5 550
500 139 20
600 166.7 16
250-315 350 97.2 34 76 1450 75 5.5 890
550 152.8 32 80
650 180.5 28 79
250-315A 300 83.3 29.5 74 1450 55 5.5 690
500 139 28 78
600 166.7 24 77
250-315B 260 72.2 25 70 1450 45 5.5 620
450 125 24 74
520 144.4 20 72
250-400 300 83.3 54.5 72 1480 90 4.5 1530
500 139 50
600 166.7 39
300-235 540 150 20.5 77 1450 55 5 1075
720 200 18 81
900 250 15 74
300-235A 450 125 17.2 74 1450 45 5 970
600 166 15 79
720 200 12.5 77
300-235B 420 116.7 14.3 73 1450 37 5 925
540 150 12.8 78
650 181 10.5 70
300-250 540 150 22.5 80 1450 55 6 1085
720 200 20 83
900 250 17 84
300-250A 450 136 19.5 81 1450 45 6 980
600 166 17
720 200 14
300-300 540 150 32 82 1480 75 5 1230
720 200 28
900 250 23
300-300A 450 125 27.5 80 1480 75 5 1095
600 166 24
720 200 20
300-300B 420 116.7 24 78 1480 55 5 980
540 150 21
650 181 17
300-315 540 150 35 84 1480 90 4.5 1350
720 200 32
900 250 26
300-315A 460 127.8 31.5 80 1480 75 4.5 1240
650 180 28
800 222 23.5
300-315B 420 116.7 27 78 1480 55 4.5 1100
580 161 24
700 194 20
300-380 480 133.3 48 84 970 132 5 1900
720 200 44
900 250 34
300-380A 444 123.3 41.4 80 970 110 5 1700
666 185 38
833 231.4 30
300-380B 400 113.6 35 78 970 90 5 1530
614 170.6 32
764 213.1 35
300-390 540 150 20.5 78 980 55 5 1300
720 200 18 81
900 250 15.5 76
300-390A 450 126 17.2 77 980 45 5 1220
600 167 15 79
720 200 12.8 75
300-390B 400 111 14 74 980 37 5 1100
540 150 12.5 77
650 180 11.5 76
300-400 450 125 55 78 1480 110 5 1500
600 166 50
720 200 42.5
300-480 540 150 31 79 980 75 5 1500
720 200 28 81
900 250 24 80
300-480A 450 126 27.4 78 980 75 5 1280
600 166 24 80
720 200 20 79
300-480B 400 111 24 79 980 55 5 1180
540 150 21
650 180 17
350-235 600 167 14 80 1480 37 4.5 1050
800 222 12.5 83
960 267 10.5 82
350-300 600 167 22.5 79 1480 55 4.5 1230
800 222 20 82
960 267 17.5 71
350-315 600 167 35.5 84 1480 90 4.5 1650
800 222 32
960 267 28.5
350-400 600 167 55 83 1480 160 4.5 1950
800 222 50
960 267 45.5
400-300 920 228 23 78 1480 90 6 1570
1080 300 20
1300 361 16
400-315 820 205 36.5 76 1480 132 6 1880
1080 300 32
1300 344 27
500-300 1000 277.8 23 80 1480 110 6 1800
1200 333 20
1450 403 16
500-315 1200 333 32 78 1480 160 6 2070
1550 416 28
1800 500 24

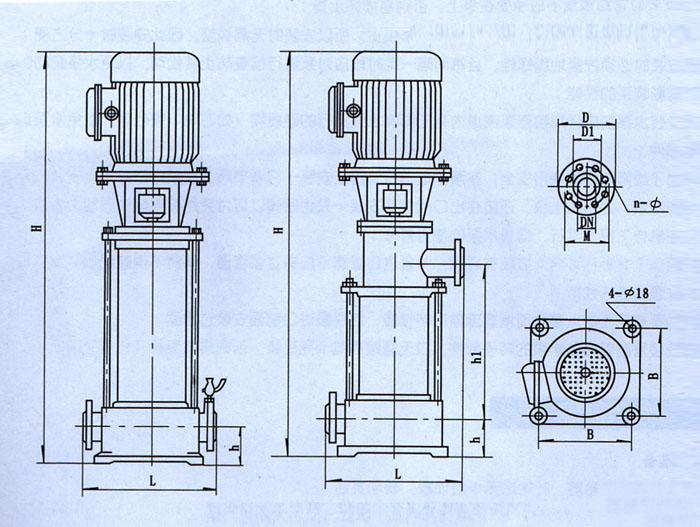

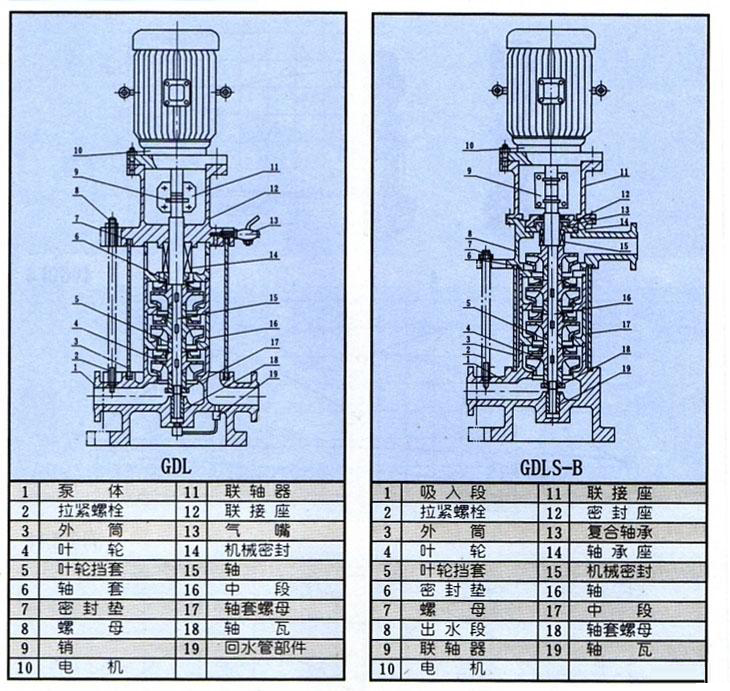

結構圖紙

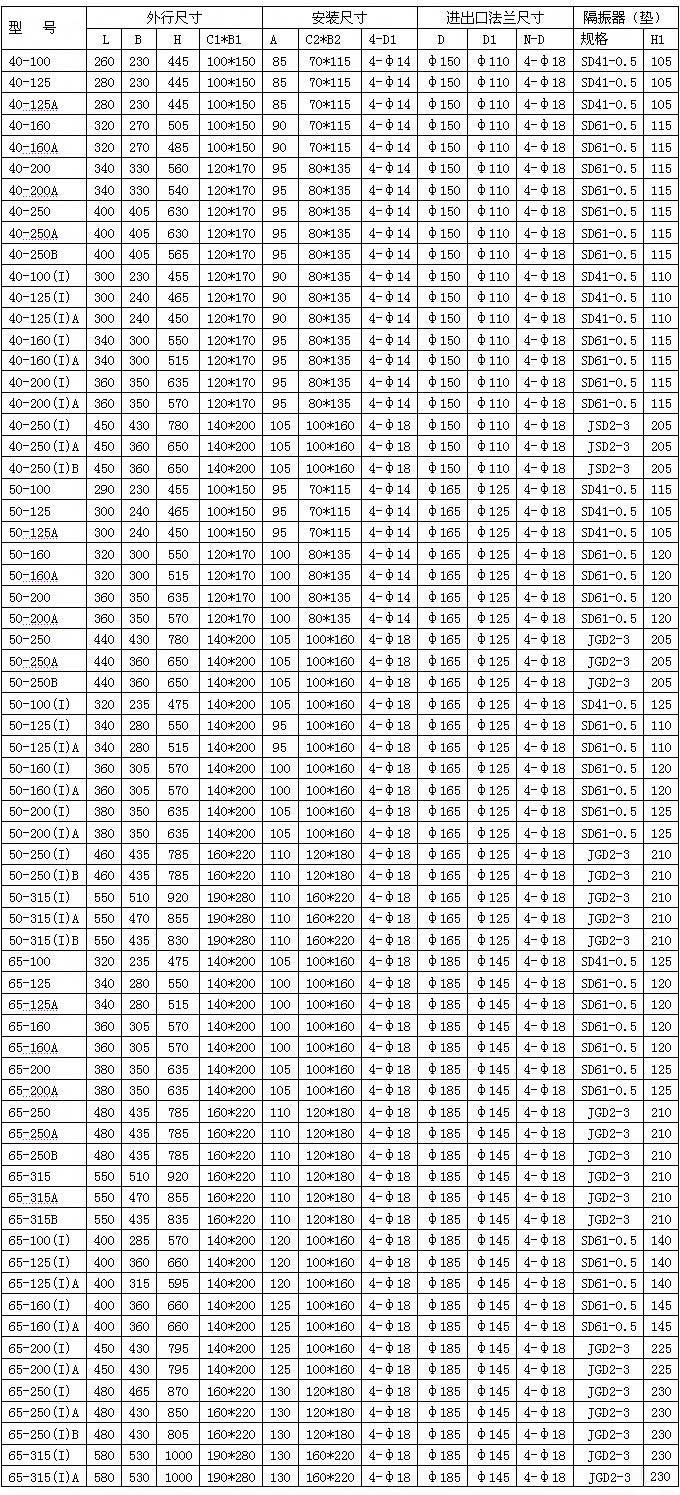

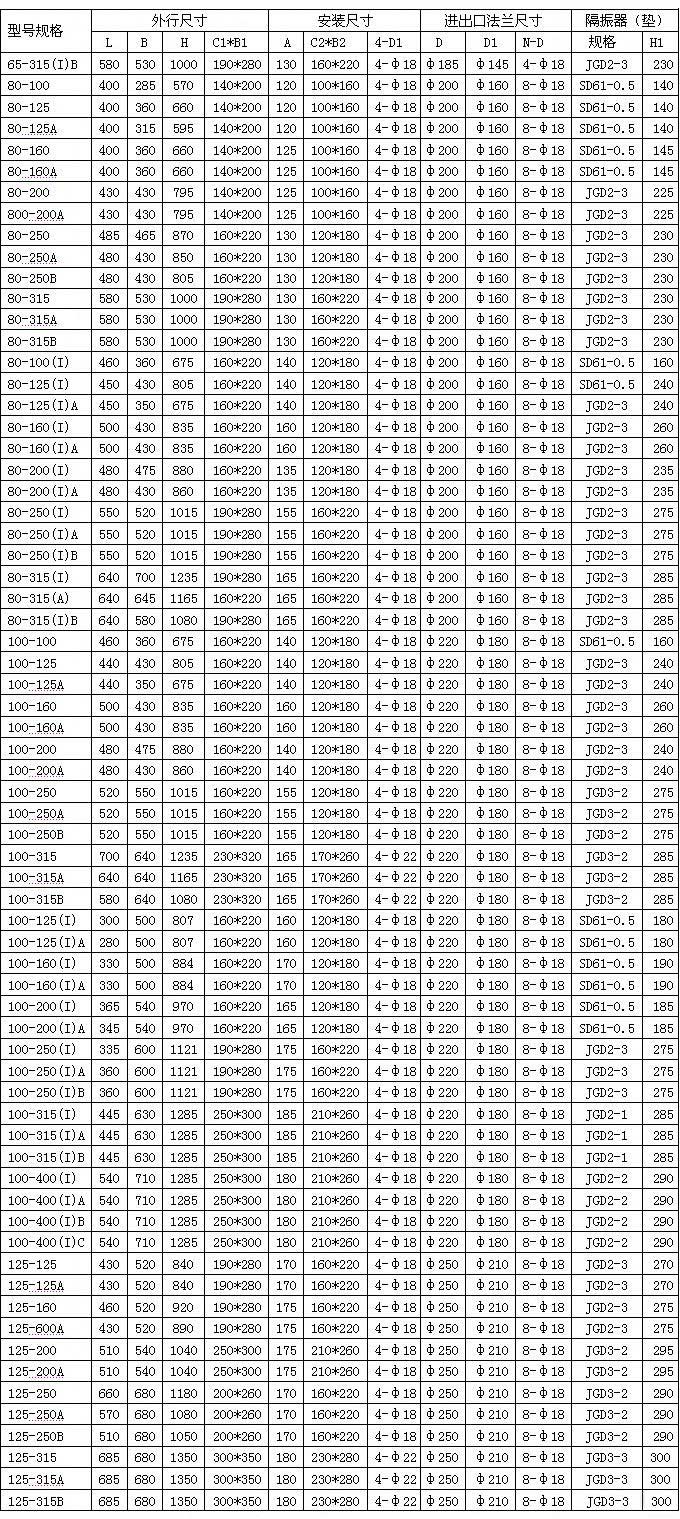

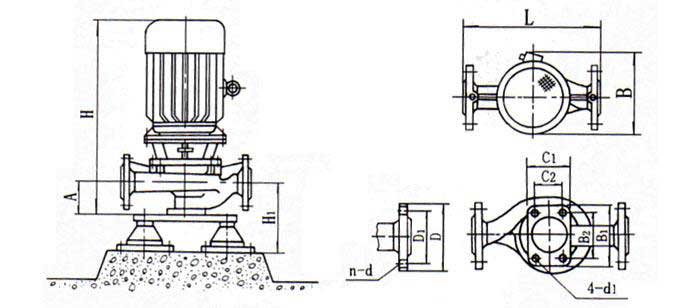

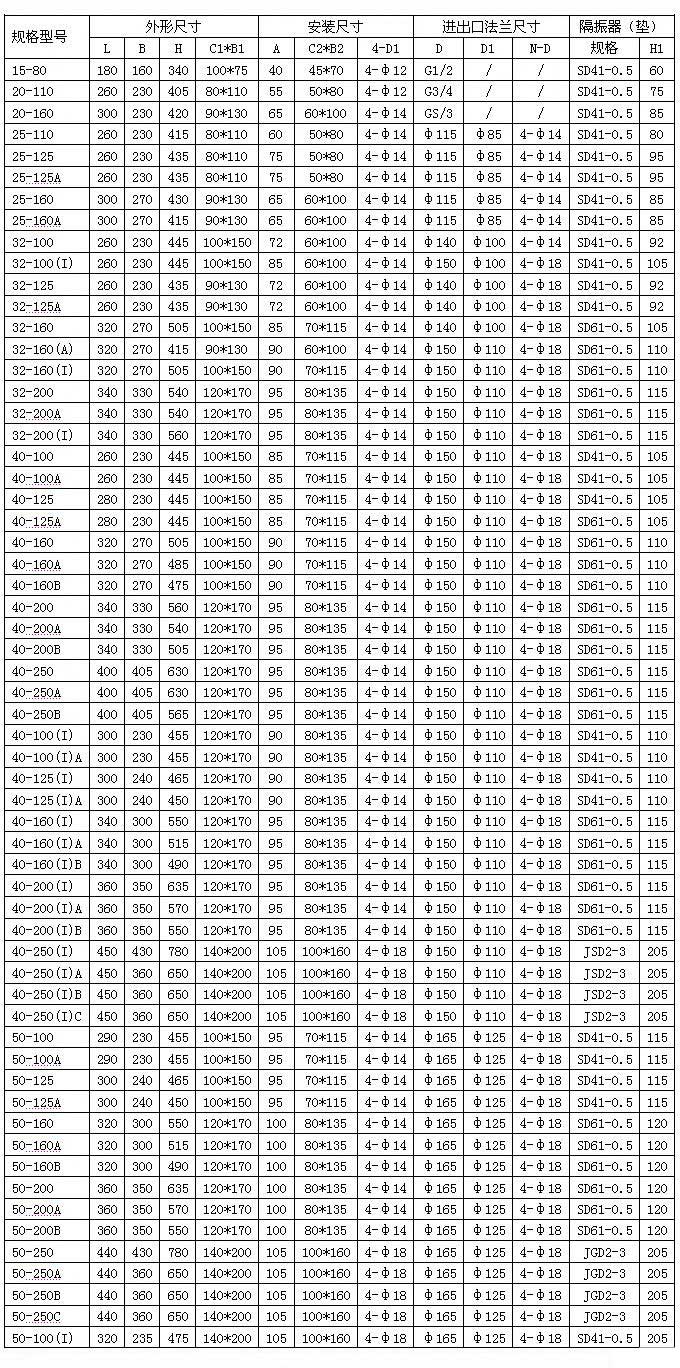

安裝尺寸

  • 聯系我們
  • 廠址：上海市金山工業園區
  • 電話：021-6607 9650
  • 手機：135 8595 1777
  • 郵箱：981370750@qq.com
  • 二維碼掃一掃關注我們
© 2022 上海浦邦泵業有限公司 版權所有 滬ICP備19015162號-1
