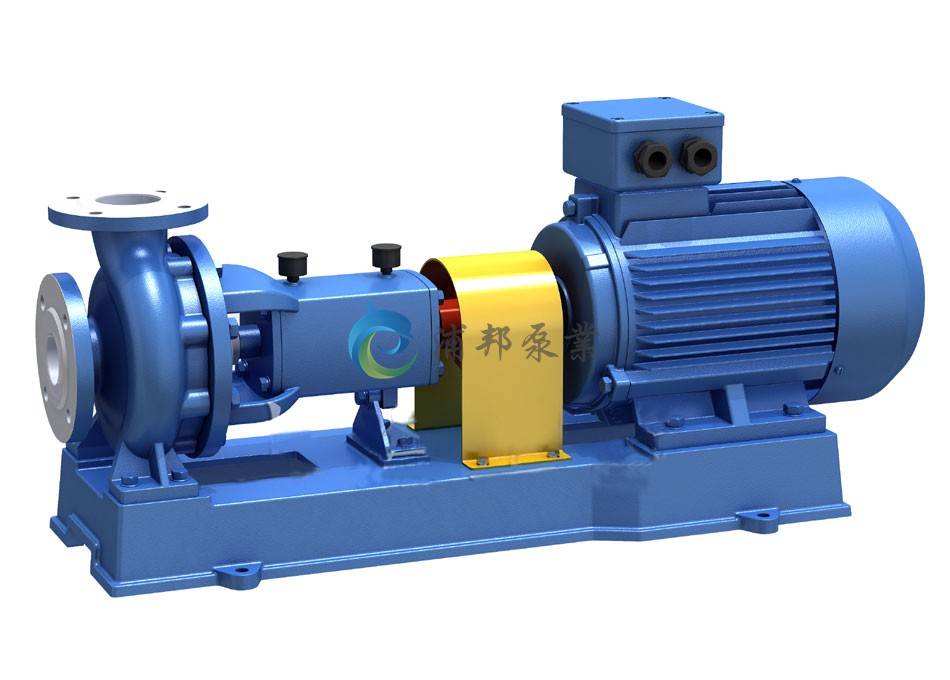

IHF系列氟塑料襯里離心泵
  • IHF系列氟塑料襯里離心泵

IHF系列氟塑料襯里離心泵

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 提供全套工程水泵解決方案
  • 總機：021-6607 9650
  • 手機：135 8595 1777
  • 廠址：上海市金山工業園區

產品簡介

產品概述
IHF型泵為單級單吸式氟塑料合金化工離心泵，是按國標設計并結合非金屬泵的加工工藝設計生產的。該泵具有耐腐蝕、耐磨、耐高溫、不老化、機械強度高、無毒分解、使用溫度寬等優點。泵體采用金屬外殼內襯聚全氟乙丙烯（F46）、葉輪和泵蓋均采用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封。

產品特點
IHF型氟塑料離心泵的其特點是該泵結構先進合理，耐腐蝕強，密封性能嚴密可靠，工作穩定。噪聲低，使用壽命長。輸送介質溫度為-85℃~200℃，流量：1.75-200m3/h 揚程：4.5-87m轉速1450-2900r/min

產品用途
該泵廣泛適用于化工、制藥、石油、冶金、電力、電鍍、酸洗、農藥、造紙等行業中液體輸送、廢水處理和加酸等工藝流程。輸送任何濃度硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強堿、強氧化劑、有機溶劑等強腐蝕性介質的使用，是目前最先進的耐腐蝕裝備之一。

型號意義

性能參數

型號
轉速 n=2900 r/min
轉速 n=1450 r/min
流量
( m3/h)
揚程
m
電機功率
Kw
汽蝕余量 (m)
效率 (%)
流量m3/h
揚程
m
電機功率
Kw
汽蝕余量 (m)
效率 (%)
IHF50-32-125
12.5
20
2.2
3.0
51
6.3
5
0.55
3.0
45
IHF50-32-160
12.5
32
4
3.0
46
6.3
8
0.55
3.0
40
IHF50-32-200
12.5
50
7.5
3.0
39
6.3
12.5
1.1
3.0
33
IHF65-50-125
25
20
3
3.5
62
12.5
5
0.55
3.5
55
IHF65-50-160
25
32
5.5
3.5
57
12.5
8
1.1
3.5
51
IHF65-40-200
25
50
11
3.5
52
12.5
12.5
1.5
3.5
46
IHF65-40-250
25
80
18.5
3.5
50
12.5
20
3
3.5
43
IHF80-65-125
50
20
5.5
4.0
69
25
5
1.1
4.0
64
IHF80-65-160
50
32
11
4.0
67
25
8
1.5
4.0
62
IHF80-50-200
50
50
15
4.0
63
25
12.5
2.2
4.0
57
IHF80-50-250
50
80
30
4.0
66
25
20
5.5
4.0
51
IHF100-80-125
100
20
11
4.5
77
50
5
1.5
4.5
74
IHF100-80-160
100
32
15
4.5
73
50
8
2.2
4.5
69
IHF100-65-200
100
50
30
4.5
73
50
12.5
5.5
4.5
68
IHF125-80-160
160
32
30
5.0
70
80
8
5.5
5.0
74
IHF125-100-200
200
50
55
5.0
65
100
12.5
11
5.0
71

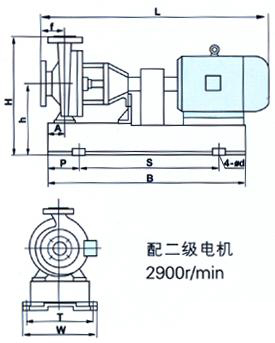

結構圖紙

安裝尺寸

型號 l b s p a w t h h f 4-фd
IHF50-32-125 950 895 595 155 80 395 345 352 212 80 4-ф19
IHF50-32-160 1025 895 595 155 80 395 345 392 232 80 4-ф25
IHF50-32-200 1075 995 655 170 80 450 400 440 260 80 4-ф25
IHF65-50-125 995 895 595 155 80 395 345 352 212 80 4-ф25
IHF65-50-160 1075 998 655 170 80 450 400 392 232 80 4-ф25
IHF65-40-200 1240 1155 730 200 80 500 450 440 260 100 4-ф25
IHF65-40-250 1350 1270 840 215 100 490 440 510 285 100 4-ф24
IHF80-65-125 1095 995 655 170 80 450 400 392 232 100 4-ф25
IHF80-65-160 1240 1155 730 200 80 500 450 440 260 100 4-ф25
IHF80-50-200 1240 1155 730 200 80 500 450 460 260 100 4-ф25
IHF80-50-250 1543 1420 940 240 95 610 550 525 300 125 4-ф24
IHF100-80-125 1240 1140 740 200 95 490 440 440 260 100 4-ф24
IHF100-80-160 1355 1270 840 215 95 490 440 480 280 100 4-ф24
IHF100-65-200 1543 1420 940 240 95 610 540 525 300 100 4-ф24
IHF125-80-160 1543 1420 940 240 95 610 540 525 300 125 4-ф28
IHF125-100-200 1700 1620 1060 290 110 660 600 650 370 125 4-ф28

型 號 進口法蘭尺寸 出口法蘭尺寸
c a b e n-Фd k g i j n-Фt
IHF50-32-125 50 165 125 20 4-Ф17.5 32 140 100 18 4-Ф17.5
IHF50-32-160 50 165 125 20 4-Ф17.5 32 140 100 18 4-Ф17.5
IHF50-32-200 50 165 125 20 4-Ф17.5 32 140 100 18 4-m16
IHF65-50-125 65 185 145 20 4-Ф17.5 50 165 125 20 4-Ф17.5
IHF65-50-160 65 185 145 20 4-Ф17.5 50 165 125 20 4-Ф17.5
IHF65-40-200 65 185 145 20 4-Ф17.5 40 150 110 18 4-m16
IHF65-40-250 65 185 145 20 4-Ф17.5 40 150 110 18 4-m16
IHF80-65-125 80 200 160 20 4-Ф17.5 65 185 145 20 4-Ф17.5
IHF80-65-160 80 200 160 20 4-Ф17.5 65 185 145 20 4-Ф17.5
IHF80-50-200 80 200 160 20 4-Ф17.5 50 165 125 20 4-m16
IHF80-50-250 80 200 160 20 4-Ф17.5 50 165 125 20 4-m16
IHF100-80-125 100 220 180 22 4-Ф17.5 80 200 165 20 8-m16
IHF100-80-160 100 220 180 22 4-Ф17.5 80 200 165 20 8-Ф17.5
IHF100-65-200 100 220 180 22 4-Ф17.5 65 185 145 20 4-Ф17.5
IHF125-80-160 125 250 210 22 4-Ф18 80 200 160 20 8-Ф17.5
IHF125-100-200 125 250 210 22 4-Ф18 100 220 180 20 8-Ф17.5
