產品簡介
產品概述

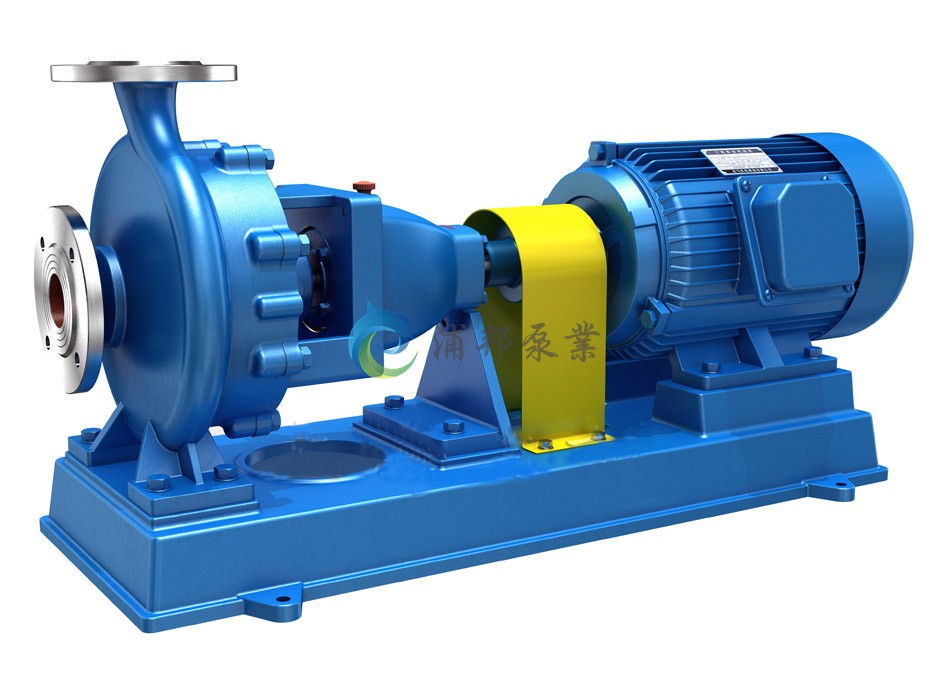

IH型單級單吸懸臂式化工離心泵是根據國際標準ISO2858進行設計的并按國際標準ISO5199/DIS制造的，其技術指標與老產品相比，效率平均提高5%左右，汽蝕余量降低了2m左右，是一種性能穩定，零部件尺寸已實現標準化的節能高效產品，是國家機械工業部確定取代老式耐腐蝕泵及替代進口的節能更新?lián)Q代的產品。
產品特點
普及性高，性能穩定，不銹鋼材質有304，316L，CD-4Mcu,904，904L，哈氏合金等密度范圍P=1.0~1.84×103kg/m3介質溫度在-20℃∽+180℃范圍之間；系統工作壓力≤1.6MPa流量3.4∽460m3/h 揚程H3.6∽132m
產品用途
IH型泵適于化工、石油、石油化工、冶金、輕工、印染、制藥、環保、海水淡化、海上采油、造紙、食品等工業部門輸送不含固體顆粒的有機或無機化工介質、石油產品及腐蝕性的液體。

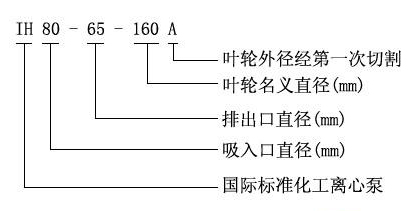

型號意義
性能參數
|
型號
|
進口←
|
出口→
|
流量
|
揚程
|
配用電機
|
葉輪直徑
|
|
|
進口-出口-葉輪(mm)(mm)
|
mm
|
mm
|
(m3/h)
|
(m)
|
|||
|
轉速r/min功率(KW)
|
mm
|
||||||
|
IH25-25-125
|
25
|
25
|
4
|
20
|
2900
|
1.1
|
125
|
|
IH25-25-160
|
25
|
25
|
4
|
32
|
2900
|
1.5
|
160
|
|
IH32-25-125
|
32
|
25
|
5
|
20
|
2900
|
1.5
|
125
|
|
IH32-25-160
|
32
|
25
|
5
|
32
|
2900
|
2.2
|
160
|
|
IH32-25-200
|
32
|
25
|
5
|
50
|
2900
|
3
|
200
|
|
IH40-32-125
|
40
|
32
|
7
|
20
|
2900
|
1.5
|
125
|
|
IH40-32-160
|
40
|
32
|
7
|
32
|
2900
|
2.2
|
160
|
|
IH40-32-200
|
40
|
32
|
7
|
50
|
2900
|
4
|
200
|
|
IH50-32-125
|
50
|
32
|
12.5
|
20
|
2900
|
2.2
|
125
|
|
IH50-32-125
|
50
|
32
|
6.3
|
5
|
1450
|
0.55
|
125
|
|
IH50-32-160
|
50
|
32
|
12.5
|
32
|
2900
|
3
|
160
|
|
IH50-32-160
|
50
|
32
|
6.3
|
8
|
1450
|
0.55
|
160
|
|
IH50-32-200
|
50
|
32
|
12.5
|
50
|
2900
|
5.5
|
200
|
|
IH50-32-200
|
50
|
32
|
6.3
|
12.5
|
1450
|
0.75
|
200
|
|
IH50-32-250
|
50
|
32
|
12.5
|
80
|
2900
|
11
|
250
|
|
IH50-32-250
|
50
|
32
|
6.3
|
20
|
1450
|
1.5
|
250
|
|
IH65-50-125
|
65
|
50
|
25
|
20
|
2900
|
3
|
125
|
|
IH65-50-125
|
65
|
50
|
12.5
|
5
|
1450
|
0.55
|
125
|
|
IH65-50-160
|
65
|
50
|
25
|
32
|
2900
|
5.5
|
160
|
|
IH65-50-160
|
65
|
50
|
12.5
|
8
|
1450
|
0.75
|
160
|
|
IH65-40-200
|
65
|
40
|
25
|
50
|
2900
|
11
|
200
|
|
IH65-40-200
|
65
|
40
|
12.5
|
12.5
|
1450
|
1.1
|
200
|
|
IH65-40-250
|
65
|
40
|
25
|
80
|
2900
|
15
|
250
|
|
IH65-40-250
|
65
|
40
|
12.5
|
20
|
1450
|
2.2
|
250
|
|
IH65-40-315
|
65
|
40
|
25
|
125
|
2900
|
30
|
315
|
|
IH65-40-315
|
65
|
40
|
12.5
|
32
|
1450
|
4
|
315
|
|
IH80-65-125
|
80
|
65
|
50
|
20
|
2900
|
5.5
|
125
|
|
IH80-65-125
|
80
|
65
|
25
|
5
|
1450
|
0.75
|
125
|
|
IH80-65-160
|
80
|
65
|
50
|
32
|
2900
|
7.5
|
160
|
|
IH80-65-160
|
80
|
65
|
25
|
8
|
1450
|
1.1
|
160
|
|
IH80-50-200
|
80
|
50
|
50
|
50
|
2900
|
15
|
200
|
|
IH80-50-200
|
80
|
50
|
25
|
12.5
|
1450
|
2.2
|
200
|
|
IH80-50-250
|
80
|
50
|
50
|
80
|
2900
|
30
|
250
|
|
IH80-50-250
|
80
|
50
|
25
|
20
|
1450
|
4
|
250
|
|
IH80-50-315
|
80
|
50
|
50
|
125
|
2900
|
45
|
315
|
|
IH80-50-315
|
80
|
50
|
25
|
32
|
1450
|
5.5
|
315
|
|
IH100-80-125
|
100
|
80
|
100
|
20
|
2900
|
11
|
125
|
|
IH100-80-125
|
100
|
80
|
50
|
5
|
1450
|
1.5
|
125
|
|
IH100-80-160
|
100
|
80
|
100
|
32
|
2900
|
15
|
160
|
|
IH100-80-160
|
100
|
80
|
50
|
8
|
1450
|
2.2
|
160
|
|
IH100-65-200
|
100
|
65
|
100
|
50
|
2900
|
30
|
200
|
|
IH100-65-200
|
100
|
65
|
50
|
12.5
|
1450
|
4
|
200
|
|
IH100-65-250
|
100
|
65
|
100
|
80
|
2900
|
45
|
250
|
|
IH100-65-250
|
100
|
65
|
50
|
20
|
1450
|
5.5
|
250
|
|
IH100-65-315
|
100
|
65
|
100
|
125
|
2900
|
75
|
315
|
|
IH100-65-315
|
100
|
65
|
50
|
32
|
1450
|
11
|
315
|
|
IH125-100-200
|
125
|
100
|
200
|
50
|
2900
|
45
|
200
|
|
IH125-100-200
|
125
|
100
|
100
|
12.5
|
1450
|
7.5
|
200
|
|
IH125-100-250
|
125
|
100
|
200
|
80
|
2900
|
75
|
250
|
|
IH125-100-250
|
125
|
100
|
100
|
20
|
1450
|
11
|
250
|
|
IH125-100-315
|
125
|
100
|
200
|
125
|
2900
|
110
|
315
|
|
IH125-100-315
|
125
|
100
|
100
|
32
|
1450
|
18.5
|
315
|
|
IH125-100-400
|
125
|
100
|
100
|
50
|
1450
|
30
|
400
|
|
IH150-125-250
|
150
|
125
|
200
|
20
|
1450
|
18.5
|
250
|
|
IH150-125-315
|
150
|
125
|
200
|
32
|
1450
|
30
|
315
|
|
IH150-125-400
|
150
|
125
|
200
|
50
|
1450
|
55
|
400
|
|
IH200-150-250
|
200
|
150
|
400
|
20
|
1450
|
37
|
250
|
|
IH200-150-315
|
200
|
150
|
400
|
32
|
1450
|
55
|
315
|
|
IH200-150-400
|
200
|
150
|
400
|
50
|
1450
|
90
|
400
|
|
IH250-200-315
|
250
|
200
|
550
|
32
|
1450
|
75
|
315
|
|
IH250-200-450
|
250
|
200
|
600
|
60
|
1450
|
160
|
450
|
結構圖紙

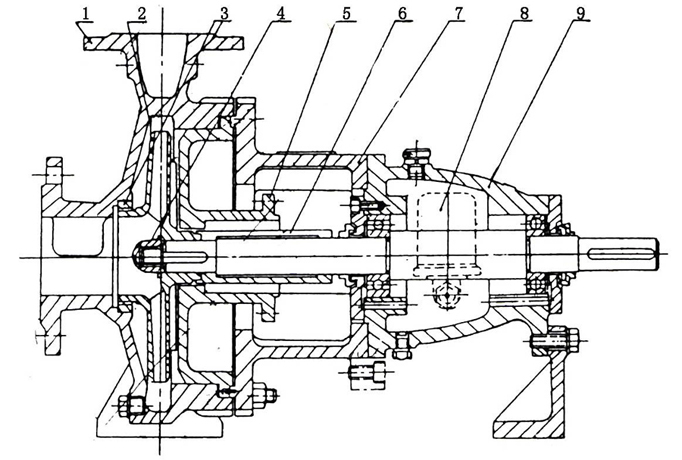

1 泵體 2 葉輪 3 密封環 4 葉輪螺母 5 泵蓋 6 密封部件 7 中間支架 8 軸 9 懸架部件
安裝尺寸
注意事項

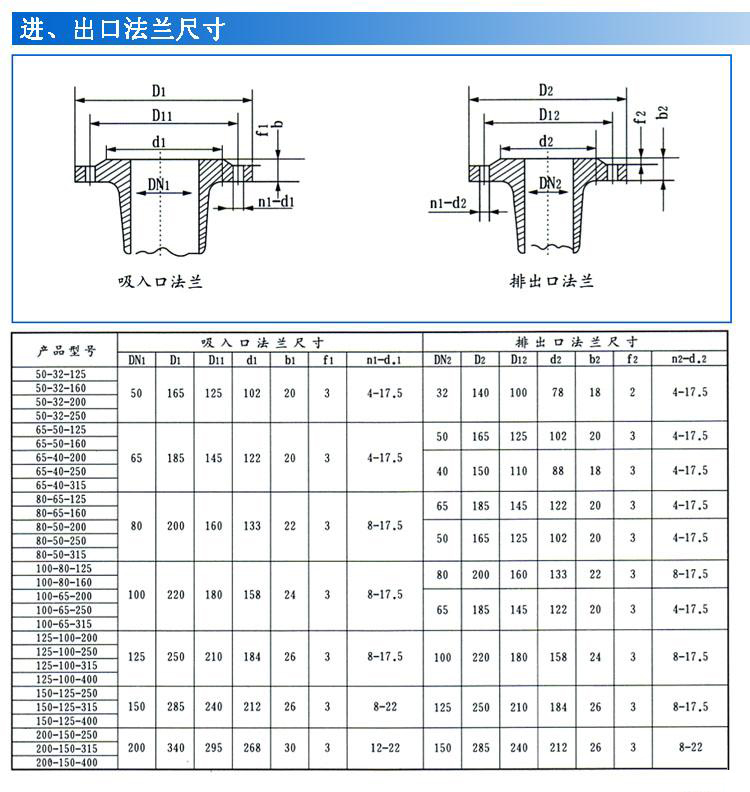

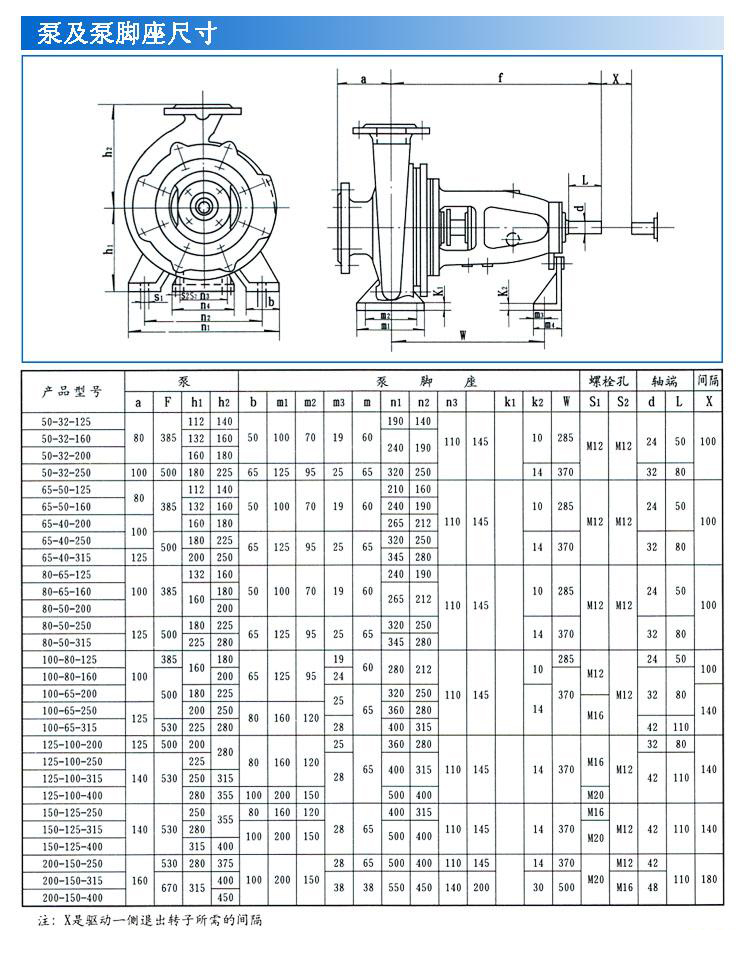

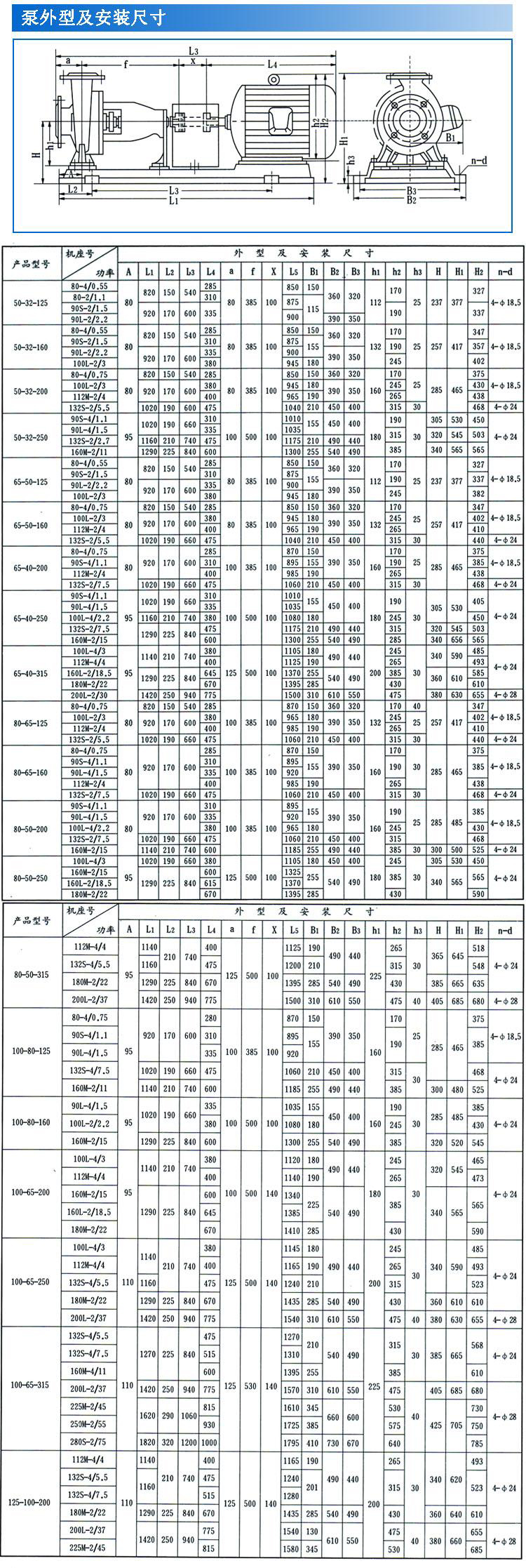

- 不銹鋼化工泵的安裝是否合理，對泵的正常運行和使用壽命有很重要的影響，所以安裝前必須仔細校正，不得草率，泵的外形及安裝尺寸，詳見困5和表4。
- 必須保證泵在工作時不超過其允許汽蝕余量。泵的吸上高度《或倒灌高度）必須根據泵的汽蝕余量特性，管路阻力損失特性及高溫水的吸入液面壓力來確定。泵吸上使用情況下，應在吸入管路上裝上底閥，并在出口管路上設置壤液螺孔或閥門，以供起動前灌泵之用；不銹鋼化工離心泵倒灌使用情況下，應在吸入管路上裝上閥門和過濾器，以免雜物進入。
- 吸入和吐出管路應該另有支架，不能用泵作支承。
- 安裝泵的地點，應便于巡回檢查和檢修。
-
安裝順序
- 將機組放在埋有地腳螺栓的基礎上，在底座和基礎之間放置成對的楔墊作找正之用。
- 松開聯軸器。用水平儀分別放在泵軸或底座上，通過調整禊墊，找正機組的水平后，適當擰緊地腳螺栓，以防走動。
- 用混凝土灌注底座和地腳螺檢孔。
- 待混凝土干涸后，應擰緊地腳螺栓，并重新檢查泵軸的氷平度。
- 在接好管路及確定原動機轉動方向以后，接上聯軸器，再核對一遍軸的同心度，測量聯軸器的外園上下，左右的差異不得超過0.1mm,兩聯軸器端面間隙，在一周內最大和最小的間咪差不得超過0.3mm.
- 在機組實際運行3 — 4小時后作最后檢查，如無不良現象，則認為安裝合格。
