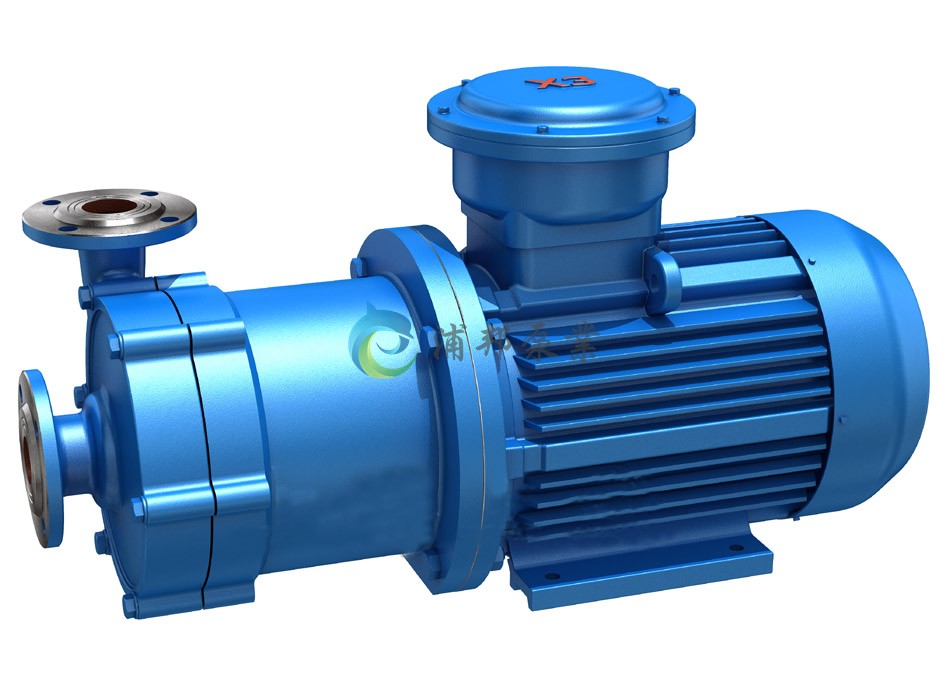

產品簡介

產品概述
CQ型磁力驅動泵（簡稱磁力泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理、工藝先進、具有全密封、無泄漏、耐腐蝕的特點，其性能達到國外同類產品的先進水平。磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴之弊端。磁力泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷，不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。

產品特點
輸入介質溫度-15~+100℃，材質為不銹鋼，密度不大于1600kg/m3,吸入壓力不大于0.2Mpa,最大工作壓力1.3Mpa，輸送不含顆粒和纖維的液體。

產品用途
不含固體顆粒腐蝕液體、強酸、強堿、乙醇、漂白劑、照相液、硝酸、鹽酸、氫氟酸、醋酸、氫氧化納、丙酮、四氧乙烷、海水、鹽水等等。

型號意義

性能參數

型號	口徑		揚程	流量（L/min）	電機功率（KW）	轉速（r/min）	電壓（V）	吸程
型號	進口	出口	揚程	流量（L/min）	電機功率（KW）	轉速（r/min）	電壓（V）	吸程
8CQ-1.2	8	6	1.2	15	0.025	2800	220	2
10CQ-3	10	8	3	19	0.025	〃	220	2.5
14CQ-5	14	10	5	20	0.12	〃	380	3
16CQ-8	16	12	8	25	0.18	〃	〃	3
20CQ-12	20	14	12	50	0.37	〃	〃	4
25CQ-15	25	20	15	110	1.10	〃	〃	4
32CQ-15	32	25	15	110	1.10	〃	〃	4
32CQ-25	32	25	25	110	1.10	〃	〃	4
40CQ-20	40	32	20	180	2.2	〃	〃	7.5
40CQ-40	40	32	40	200	4	〃	〃	8
50CQ-25	50	40	25	240	4	〃	〃	8.3
50CQ-40	50	40	40	220	4	〃	〃	7
50CQ-50	50	40	50	130	5.5	〃	〃	8
65CQ-25	65	50	25	280	5.5	〃	〃	7
65CQ-35	65	50	35	450	7.5	〃	〃	6
80CQ-35	80	65	35	850	11	〃	〃	7
80CQ-50	80	65	50	850	15	〃	〃	7

結構圖紙

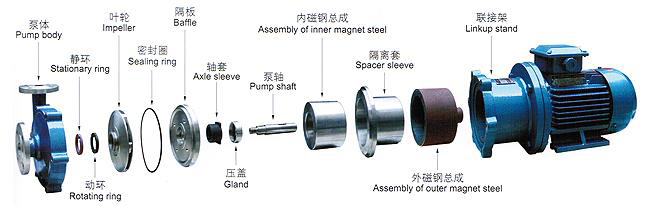

臥式磁力泵泵體材質：304不銹鋼、動環材質：填充四氟、靜環材質：陶瓷、葉輪：304不銹鋼、密封圈：橡膠、隔板：304不銹鋼、軸套：填充四氟、壓蓋:304不銹鋼、泵軸:304不銹鋼內磁鋼總成:304不銹鋼+磁鐵、隔離套:304不銹鋼、外磁鋼總成:鑄鋼+磁鐵

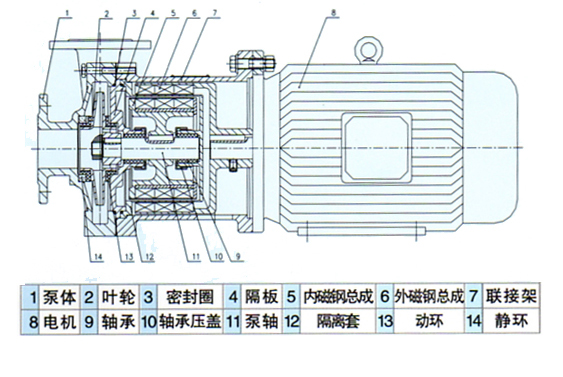

CQ型磁力驅動泵（結構圖）

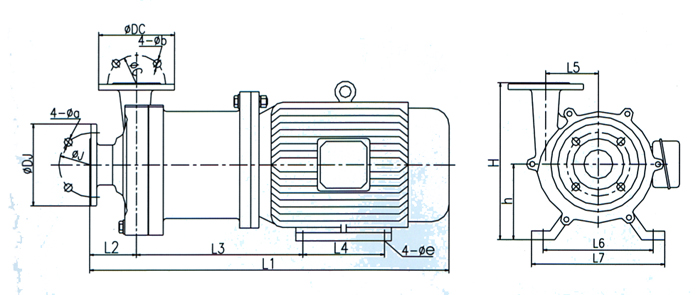

安裝尺寸

型號	Dnj	a	N-φb	Dnc	C	N-φd	e	L1	L2	L3	L4	L5	L6	L7	H	H1
14CQ-5							7	320	61.5	115	71	45	90	130	150	56
16CQ-8							7	320	61.5	115	71	45	90	130	150	56
20CQ-12							8	350	59.5	135.5	80	54	100	160	166	63
25CQ-15	100	75	4-φ 12	90	65	4-φ 12	10	430	67.5	184	100	71.5	125	240	210	80
32CQ-15	120	90	4-φ 14	100	75	4-φ 12	10	430	67.5	184	100	71.5	125	240	210	80
32CQ-25	120	90	4-φ 14	100	75	4-φ 12	10	440	70	187.5	125	85	140	260	240	90
40CQ-20	130	100	4-φ 14	120	90	4-φ 14	10	545	74	239	125	85.5	140	290	240	90
40CQ-32	130	100	4-φ 14	120	90	4-φ 14	12	610	80	260.5	140	90	190	336	260	112
50CQ-25	140	110	4-φ 14	130	100	4-φ 14	12	610	80	260.5	140	90	190	336	260	112
50CQ-40	140	110	4-φ 14	130	100	4-φ 14	12	610	80	260.5	140	90	190	336	260	112
50CQ-50	165	125	4-φ 18	140	100	4-φ 18	12	705	82	318	140	112	216	350	305	132
65CQ-25	160	130	4-φ 14	140	110	4-φ 14	12	705	93	305	140	90	216	350	305	132
65CQ-35	160	130	4-φ 14	140	110	4-φ 14	12	700	69.5	303.5	140	0	216	350	292	132
65CQ-50	185	145	4-φ 18	150	110	4-φ 18	15	856	95.5	373.5	210	0	254	420	365	160
80CQ-35	190	150	4-φ 18	160	130	4-φ 14	15	855	92.5	376.5	210	0	254	400	335	160
80CQ-50	200	160	8-φ 18	165	125	4-φ 18	15	856	95.5	373.5	210	0	254	420	365	160
100CQ-32	210	170	4-φ 18	150	150	4-φ 18	15	855	92.5	376.5	254	0	254	400	335	160
100CQ-50	220	180	8-φ 18	185	145	4-φ 18	15	1650	145	405	241	0	279	520	415	180
125CQ-32	240	200	8-φ 18	210	170	4-φ 18	15	1650	145	405	241	0	279	520	415	180
150CQ-25	265	225	8-φ 18	240	200	8-φ 18	15	1650	145	405	241	0	279	520	415	180

注意事項

因CQ型磁力驅動離心泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成吋空載運轉。
被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒.需加磁性過濾器。
臥式磁力泵在使用中環境溫度應小于40℃ ，電機溫升不得超過75℃ 。
被輸送的介質及其溫度應在泵材允許范圍內。工程塑料泵的使用溫度〈60℃，金屬泵的使用溫度〈100℃，輔送吸入壓力不大于0.2MPa，最大工作壓力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30 X 10-6㎡/S的不含硬顆粒和纖維的液體。
對于輸送液為易沉淀結晶的介質，使用后應及吋清洗，排凈泵內積液。
CQ型磁力驅動離心泵運行500小時后，應拆檢軸承和端面動環的磨損惰況，若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1. 5?2mm時，應更換軸承和軸向動環。
