G型鍋爐給水泵

G型水泵為多級分段式，其吸入口位于進水段上，吐出口在出水段上均垂直向上，其揚程機根據使用而增減水泵級數。水泵裝配良好瑟否，對性能影響關系很大，萬其是各個葉輪的出口與導葉進口之寧肯對位置，每級葉輪的吐出口中心必須對準導葉的中心，其中稍有偏差即將使水段上均直向上，其揚程可根據使用而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的出口與導葉進口之相對位置，每級葉輪的吐出口中心必須對準導葉的中心，其中稍有偏差即將使水泵的流量減少，揚程降低，效率差，故在檢修裝配時務必注意，若有偏差必須調整。

質量穩定
價格合理
交貨快捷

提供全套工程水泵解決方案
總機：021-6607 9650
手機：135 8595 1777
廠址：上海市金山工業園區

產品簡介

產品簡介

產品概述

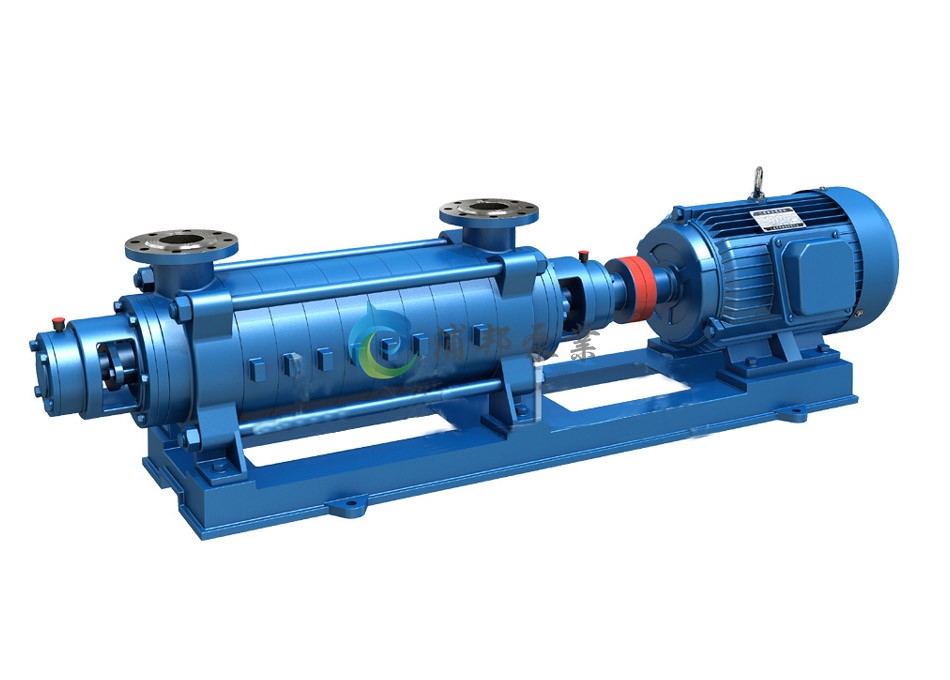

G型鍋爐給水泵，供輸送清水及物理化學性質類似于水的液體之用。
本型水泵揚程在46至576米時，流量為6至55米/小時，液體的最高溫度低于110適合于鍋糧給水，軾廠及城市給水之用。水泵配用Y型電動機。
目前所制造的G型泵有：11/2G-5，21/2G6及4G8等共4種。

結構說明
G型水泵為多級分段式，其吸入口位于進水段上，吐出口在出水段上均垂直向上，其揚程機根據使用而增減水泵級數。水泵裝配良好瑟否，對性能影響關系很大，尤其是各個葉輪的出口與導葉進口之寧肯對位置，每級葉輪的吐出口中心必須對準導葉的中心，其中稍有偏差即將使水段上均直向上，其揚程可根據使用而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的出口與導葉進口之相對位置，每級葉輪的吐出口中心必須對準導葉的中心，其中稍有偏差即將使水泵的流量減少，揚程降低，效率差，故在檢修裝配時務必注意，若有偏差必須調整。

泵型號 Pump Size	流量Capacity Q		揚程 Head(m) H(米)	轉速 Speed 轉/分 (rpm)	效率 Eff.η (%)	必需汽蝕余量米 NPSH(m)	功率Power千瓦
泵型號 Pump Size	立方米/小時(m3/hr)	升/秒(1/s)	揚程 Head(m) H(米)	轉速 Speed 轉/分 (rpm)	效率 Eff.η (%)	必需汽蝕余量米 NPSH(m)	軸功率 Shaft Power	電機功率 Moter Power
G6-25×3	6.3	1.75	75	2950	45	2.0	2.86	5.5
G6-25×4			100				3.81	7.5
G6-25×5			125				4.77	7.5
G6-25×6			150				5.72	11
G6-25×7			175				6.67	11
G6-25×8			200				7.63	15
G6-25×9			225				8.58	15
G6-25×10			250				8.53	18.5
G6-25×11			275				10.5	18.5
G6-25×12			300				11.44	18.5
G12-25×3	12.5	3.47	75	2950	54	2.0	4.73	7.5
G12-25×4			100				6.30	11
G12-25×5			125				7.88	11
G12-25×6			150				9.46	15

泵型號 Pump Size	流量Capacity Q		揚程 Head(m) H(米)	轉速 Speed 轉/分 (rpm)	效率 Eff.η (%)	必需汽蝕余量米 NPSH(m)	功率Power千瓦
泵型號 Pump Size	立方米/小時(m3/hr)	升/秒(1/s)	揚程 Head(m) H(米)	轉速 Speed 轉/分 (rpm)	效率 Eff.η (%)	必需汽蝕余量米 NPSH(m)	軸功率 Shaft Power	電機功率 Moter Power
G12-25×7	12.5	3.47	175	2950	54	2.0	11.04	15
G12-25×8			200				12.61	18.5
G12-25×9			225				14.18	18.5
G12-25×10			250				15.76	22
G12-25×11			275				17.34	22
G12-25×12			300				18.9	30
G12-30×3	25	6.94	90	2950	62	2.2	9.88	15
G12-30×4			120				13.1	18.5
G12-30×5			150				16.47	22
G12-30×6			180				19.77	30
G12-30×7			210				23.1	30
G12-30×8			240				26.4	37
G12-30×9			270				29.65	37
G12-30×10			300				32.9	45
G46-30×3	43	11.9	90	2950	70	3.0	16.11	22
G46-30×4			120				21.48	30
G46-30×5			150				26.85	37
G46-30×6			180				32.21	37
G46-30×7			210				37.58	45
G46-30×8			240				42.95	55
G46-30×9			270				48.32	55
G46-30×10			300				53.69	75
G46-50×3	46	12.8	150	2950	63	2.8	29.83	37
G46-50×4			200				39.77	45
G46-50×5			250				49.71	55
G46-50×6			300				59.65	75
G46-50×7			350				69.6	75
G46-50×8			400				79.54	90
G46-50×9			450				89.48	110
G46-50×10			500				99.42	110
G46-50×11			550				109.36	132
G46-50×12			600				119.3	132
G85-45×2	85	23.6	90	2950	72	4.2	28.94	37
G85-45×3			135				43.4	55
G85-45×4			180				57.87	75
G85-45×5			225				72.34	90
G85-45×6			270				86.81	110
G85-45×7			315				101.3	132
G85-45×8			360				115.7	132
G85-45×9			405				130.2	160
G155-30×2	155	43	60	1480	75	3.9	33.77	55
G155-30×3			90				50.65	75
G155-30×4			120				67.54	90
G155-30×5			150				84.42	110
G155-30×6			180				101.3	132
G155-30×7			210				118.2	160
G155-30×8			240				135.1	180
G155-30×9			270				152	180
G155-30×10			300				168.8	225

泵型號 Pump Size	流量Capacity Q		揚程 Head(m) H(米)	轉速 Speed 轉/分 (rpm)	效率 Eff.η (%)	必需汽蝕余量米 NPSH(m)	功率Power千瓦
泵型號 Pump Size	立方米/小時(m3/hr)	升/秒(1/s)	揚程 Head(m) H(米)	轉速 Speed 轉/分 (rpm)	效率 Eff.η (%)	必需汽蝕余量米 NPSH(m)	軸功率 Shaft Power	電機功率 Moter Power
G155-67×3	155	43	201	2950	74	5.0	114.7	132
G155-67×4			268				152.9	185
G155-67×5			335				191.1	220
G155-67×6			402				229.3	275
G155-67×7			469				267.5	350
G155-67×8			536				305.7	350
G155-67×9			608				344	440
G280-43×2	280	77.8	86	1480	77	4.7	85.17	110
G280-43×3			129				127.7	150
G280-43×4			172				170.3	230
G280-43×5			215				212.9	300
G280-43×6			258				255.5	300
G280-43×7			301				298.1	350
G280-43×8			344				304.7	410
G280-43×9			387				383.2	430
