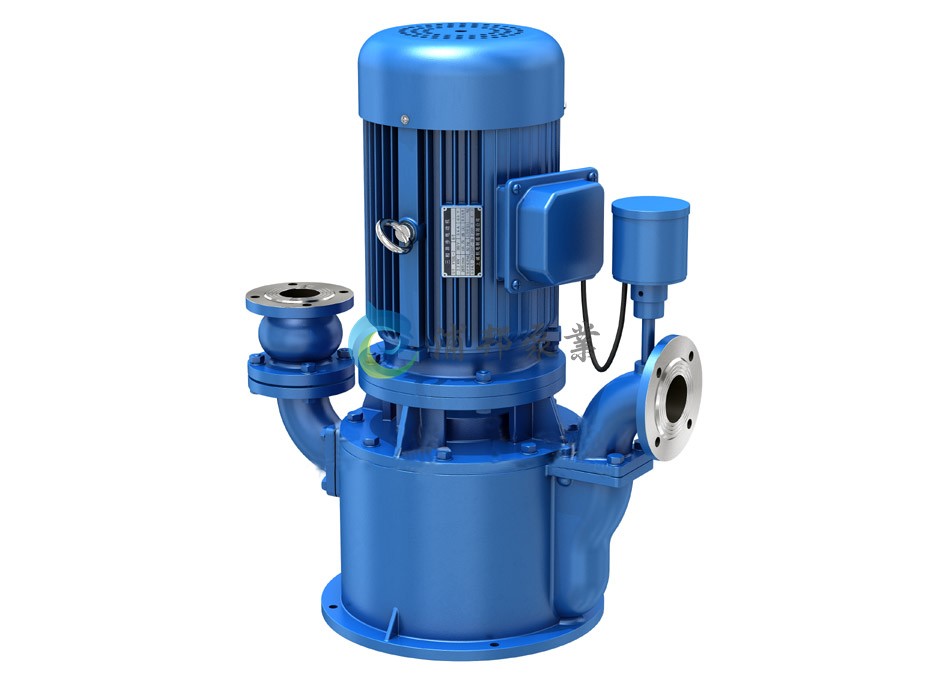

WFB 型無密封自控自吸泵
  • WFB 型無密封自控自吸泵

WFB 型無密封自控自吸泵

WFB型無密封自控自吸泵，采用無泄漏V型密封總成，革除了傳統水泵的填料密封、盤根密封、機械密封，徹底制服了“跑、冒、滴、漏”，是代替原各種長軸液下泵、潛水泵、潛污泵等理想的設備。
  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 提供全套工程水泵解決方案
  • 總機：021-6607 9650
  • 手機：135 8595 1777
  • 廠址：上海市金山工業園區

產品簡介

概述
WFB系列無密封自控自吸泵該產品具有耐溫耐壓、“一次引流”、“終生自吸”等多種功能。目前生產321、304、316、316L、A3、PP（增強聚丙烯）等多種材質的系列整機，五種不同造型共一千余種規格。在電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦、民用建筑等行業中廣泛適用，深受用戶的好評。

二、關于配套電機功率的說明
為了合理的配套電機，我們借鑒發達國家的先進經驗，把水泵分為A、B、C三種工況適應等級，本說明書中配套的電機功率，是根據A級等級匹配的。您如在B、C級工況使用，可根據具體情況，相應降低配套電機功率。

性能參數范圍：
吸液口徑：從φ16mm-φ800mm
流量：從1.1m3/h-6850 m3/h
揚程：從6.5m-125m
配用功率：從0.75KW-315KW
轉速：分為1450r/min和2900r/min
允許吸深：3m-8m

產品優勢

1、本公司采用“泵用連環式多面離心密封裝置”，革除了傳統水泵的填料密封、盤根密封、機械密封、徹底制服了“跑、冒、滴、漏”，是替代各種長軸液下泵、潛水泵等最理想的設備。
2、運行過程中密封裝置不摩擦，無麿損，使用壽命較同類產品長10倍以上。
3、移植真空泵原理，自吸性能穩定可靠，特別是采用“電動空氣控制閥”，真正實現了“一次引流，終生自吸”。
4、振動小，噪音低，移動靈活，拆卸簡便、易于安裝，不需地腳固定。
5、具有優越的自控功能，可與高科技領域和高度自動化系統配套使用。
不同造型的用途特點
長方型、圓錐型為您提供了不同形式的安裝選擇余地；防爆型適用于易燃、易爆環境；戶外型借助安全的立體戶外罩，在露天工作的情況下，有效的防雨、防霧、防潮、防濕；推車移動型可將水泵推移到您所需要的任何工位上作業。

性能參數

規格類別 材質代號 型號 轉速 流量 揚程 配套功率 允許吸深 吸液口徑 出液口徑 重量
r/min m3/h M kw ≤M MM MM kg
1—5 T.G.PP.BXG 16WFB-A 2900 0.75 8 0.75 2.5 16 10 75
1.1 6.5
1.5 5.5
1—5 T.G.PP.BXG 32WFB-A 2900 4.5 13 1.5 3 32 25 99
6.5 10.5
9 8
1—5 T.G.PP.BXG 40WFB-A 2900 6.5 25 4 4 40 32 140
8.5 23
10 21
1—5 T.G.PP.BXG 40WFB-A1 2900 13.5 18 3 4 40 32 140
5 15
8 13
1—5 T.G.PP.BXG 40WFB-A2 2900 10 11 2.2 4 40 32 125
14 8
1—5 T.G.PP.BXG 50WFB-A 2900 7.5 28 5.5 5 50 40 205
12.5 26
15 24.5
1—5 T.G.PP.BXG 50WFB-A1 2900 10.5 20.5 3 5 50 40 170
1—5 T.G.PP.BXG 50WFB-AD 1450 5 11 1.5 4 50 40 149
6.3 10
7.5 9
1—5 T.G.PP.BXG 50WFB-AD1 1450 10 6 1.5 4 50 40 149
1—4 T.G.BXG 50WFB-B 2900 10 40 11 5 50 40 215
11 38
15 35
1—4 T.G.PP.BXG 50WFB-B1 2900 7 33 7.5 5 50 40 205
12 31
15 29
1—5 T.G.PP.BXG 50WFB-B2 2900 10 26.5 4 5 50 40 185
1—5 T.G.PP.BXG 50WFB-B3 2900 5 15 2.2 4 50 40 150
6.4 14
7.5 12.5
1—4 T.G.BXG 50WFB-C 2900 8.5 58 15 5 50 40 240
12 56
15 54
1—4 T.G.BXG 50WFB-C1 2900 11 46 7.5 5 50 40 215
10 40
1—5 T.G.PP.BXG 50WFB-CD 1450 5 19 3 4 50 40 170
6 18
8 17
1—4 T.G.BXG 50WFB-E 2900 7.5 82 22 5 50 40 260
12 80
15 75
1—4 T.G.BXG 50WFB-E1 2900 12 68 18.5 5 50 40 250
11 62
10 55
1—5 T.G.PP.BXG 50WFB-E2 2900 3.5 26 3 4 50 40 170
6.3 25
7.5 24
規格型號 材質代號 型號 轉速 流量 揚程 配套功率 允許吸深 吸液口徑 出液口徑 重量
類別代碼 r/min m3/h M kw ≤M MM MM kg
1—5 T.G.PP.BXG 65WFB-A 2900 15 27 7.5 4 65 50 260
20 26
25 24
1—5 T.G.PP.BXG 65WFB-A1 2900 21 20 5.5 4 65 50 260
1—5 T.G.PP.BXG 65WFB-AD 1450 7 12 3 4 65 50 200
12 11
15 9
1—4 T.G.BXG 65WFB-B 2900 15 41 11 5 65 50 270
25 38
30 36
1—5 T.G.PP.BXG 65WFB-B1 2900 20 26 7.5 5 65 50 250
1—5 T.G.PP.BXG 65WFB-BD 1450 10 16 4 5 65 50 230
12 14
15 13
1—4 T.G.BXG 65WFB-C 2900 15 58 18.5 5 65 50 280
25 56
30 52
1—4 T.G.BXG 65WFB-C1 2900 22 45 15 5 65 50 265
1—5 T.G.PP.BXG 65WFB-C2 2900 7.5 19 4 5 65 50 240
12.5 18
15 17
1—4 T.G.BXG 65WFB-E 2900 15 82 30 5 65 50 450
25 80
30 78
1—4 T.G.BXG 65WFB-E1 2900 21 64 18.5 5 65 50 340
20 55
1—5 T.G.PP.BXG 65WFB-E2 2900 7.5 27.5 7.5 5 65 50 280
12.5 26
15 24.5
1—4 T.G.BXG 65WFB-F 2900 15 127 45 5 65 50 485
25 125
30 123
1—4 T.G.BXG 65WFB-F1 2900 18 108 45 5 65 50 485
21.5 95
23.5 85
1—4 T.G.BXG 65WFB-F2 2900 7.5 38 7.5 5 65 50 270
12.5 37
15 36
1—4 T.G.BXG 65WFB-F3 2900 10 34 5.5 5 65 50 260
9 30
8 26
規格型號 材質代號 型號 轉速 流量 揚程 配套功率 允許吸深 吸液口徑 出液口徑 重量
類別代碼 r/min m3/h M kw ≤M MM MM kg
2—4 T.G.PP.BXG 80WFB-A 2900 30 28 11 6 80 65 380
50 26
60 24
70 20
2—4 T.G.PP.BXG 80WFB-AD 2900 15 11.5 4 4 80 65 305
25 11
30 10.5
38 9
2—4 T.G.BXG 80WFB-B 2900 40 40 15 5 80 65 395
50 38
60 35
65 28
2—4 T.G.PP.BXG 80WFB-BD 1450 15 15 5.5 5 80 65 340
25 14
30 13
35 11
2—4 T.G.BXG 80WFB-C 2900 30 59 22 5 80 65 460
50 55
60 52
2—4 T.G.BXG 80WFB-C1 2900 45 46 15 5 80 65 400
40 38
2—4 T.G.PP.BXG 80WFB-C2 2900 15 19 7.5 5 80 65 320
25 18
30 17
2—4 T.G.PP.BXG 80WFB-CD 1450 21 14 5.5 5 80 65 340
25 12
2—4 T.G.BXG 80WFB-E 2900 30 84 37 5 80 65 480
50 80
60 76
2—4 T.G.BXG 80WFB-E1 2900 30 60 18.5 5 80 65 400
40 50
2—4 T.G.PP.BXG 80WFB-E2 2900 15 27 11 5 80 65 380
25 26
30 24
2—4 T.G.PP.BXG 80WFB-E3 2900 22 22 5.5 5 80 65 300
20 18
2—4 T.G.BXG 80WFB-F 2900 30 128 55 5 80 65 580
50 125
60 120
2—4 T.G.BXG 80WFB-F1 2900 26 103 45 5 80 65 530
30 95
40 80
2—4 T.G.BXG 80WFB-F2 2900 15 38 11 5 80 65 380
25 36
30 35
2—4 T.G.BXG 80WFB-F3 2900 21 34 11 5 80 65 380
23 30
26 26
規格型號 材質代號 型號 轉速 流量 揚程 配套功率 允許吸深 吸液口徑 出液口徑 重量
類別代碼 r/min m3/h M kw ≤M MM MM kg
2—4 T.G.PP.BXG 100WFB-A 2900 60 30 18.5 5 100 80 560
100 26
110 22
120 20
2—4 T.G.PP.BXG 100WFB-AD 1450 30 12 7.5 5 100 80 450
40 11
50 10
60 9
2—4 T.G.BXG 100WFB-B 2900 60 40 22 5 100 80 580
80 36
100 32
120 28
2—4 T.G.PP.BXG 100WFB-BD 1450 30 15 11 5 100 80 520
40 14
50 13
68 11
2—4 T.G.BXG 100WFB-C 2900 45 55 37 5 100 80 630
80 48
100 45
2—4 T.G.BXG 100WFB-C1 2900 75 40 30 5 100 80 605
85 35
2—4 T.G.BXG 100WFB-C2 2900 40 20 11 5 100 80 520
50 19
60 18
2—4 T.G.BXG 100WFB-C3 2900 40 16 7.5 5 100 80 500
45 15
2—4 T.G.BXG 100WFB-E 2900 60 87 55 5 100 80 720
80 80
100 75
2—4 T.G.BXG 100WFB-E1 2900 80 60 45 5 100 80 680
100 51
2—4 T.G.PP.BXG 100WFB-E2 2900 30 26 11 5 100 80 530
50 25
55 24
2—4 T.G.PP.BXG 100WFB-E3 2900 62 22 11 5 100 80 530
58 18
2—4 T.G.BXG 100WFB-F 2900 60 133 90 5 100 80 965
80 125
100 120
2—4 T.G.BXG 100WFB-F1 2900 80 108 75 5 100 80 820
90 90
100 80
2—4 T.G.BXG 100WFB-F2 2900 30 40 15 5 100 80 550
50 38
60 36
2—4 T.G.PP.BXG 100WFB-F3 2900 46 23 11 5 100 80 530
43 29
40 26
規格型號 材質代號 型號 轉速 流量 揚程 配套功率 允許吸深 吸液口徑 出液口徑 重量
類別代碼 r/min m3/h M kw ≤M MM MM kg
2—4 T.G.BXG 125WFB-A 2900 100 55 55 5 125 100 900
150 50
180 45
2—4 T.G.BXG 125WFB-A1 2900 170 40 45 5 125 100 860
185 30
2—4 T.G.PP.BXG 125WFB-A2 2900 70 20 15 5 125 100 720
80 19
100 17
2—4 T.G.PP.BXG 125WFB-AD 1450 105 16 15 5 125 100 740
110 15
2—4 T.G.BXG 125WFB-B 2900 120 86 110 5 125 100 1150
200 80
240 72
2—4 T.G.BXG 125WFB-B1 2900 150 65 75 5 125 100 1005
170 60
2—4 T.G.PP.BXG 125WFB-B2 2900 80 26 22 5 125 100 760
100 25
120 24
2—4 T.G.PP.BXG 125WFB-B3 2900 85 22 18.5 5 125 100 730
90 20
2—4 T.G.BXG 125WFB-C 2900 160 132 160 5 125 100 1580
180 125
200 120
2—4 T.G.BXG 125WFB-C1 2900 180 108 110 5 125 100 1270
190 93
208 80
2—4 T.G.BXG 125WFB-C2 2900 80 40 30 5 125 100 790
100 38
120 36.5
2—4 T.G.PP.BXG 125WFB-C3 2900 92 23 18.5 5 125 100 750
85 26
80 29
2—4 T.G.BXG 125WFB-E 2900 70 52 37 5 125 100 820
90 50
110 48
2—4 T.G.BXG 125WFB-E1 2900 90 45 30 5 125 100 790
95 40
2—4 T.G.BXG 125WFB-E2 2900 85 36 22 5 125 100 770
規格型號 材質代號 型號 轉速 流量 揚程 配套功率 允許吸深 吸液口徑 出液口徑 重量
類別代碼 r/min m3/h M kw ≤M MM MM kg
2—4 T.G.BXG 150WFB-A 2900 120 28 30 5 150 125 990
185 26
200 23.5
240 22.5
2—4 T.G.BXG 150WFB-AD 1450 160 20 22 5 150 125 960
2—4 T.G.BXG 150WFB-B 2900 156 40 45 5 150 125 1060
180 36
225 30
2—4 T.G.BXG 150WFB-BD 1450 220 29 45 5 150 125 1080
260 25
2—4 T.G.BXG 150WFB-B1 2900 160 34 37 5 150 125 1020
180 29
195 26
2—4 T.G.BXG 150WFB-BD1 1450 120 55 75 5 150 125 1205
200 50
240 45
2—4 T.G.BXG 150WFB-C 2900 180 45 55 5 150 125 1100
190 38
2—4 T.G.BXG 150WFB-C1 2900 165 36 37 5 150 125 1020
2—4 T.G.BXG 200WFB-AD 1450 250 26.5 55 5 200 150 145
400 25
450 23.5
2—4 T.G.BXG 200WFB-AD1 1450 360 22 45 5 200 150 1375
2—4 T.G.BXG 200WFB-AD2 1450 330 19 37 5 200 150 1335
2—4 T.G.BXG 200WFB-BD 1450 240 42 75 5 200 150 1520
350 37
420 33.5
2—4 T.G.BXG 200WFB-BD1 1450 340 28.5 55 5 200 150 1415
2—4 T.G.BXG 200WFB-BD2 1450 310 25 45 5 200 150 1375
380 18
450 13
520 10
2—4 T.G.BXG 200WFB-CD 1450 280 55 110 5 200 150 1790
380 50
420 45
2—4 T.G.BXG 200WFB-CD1 1450 360 45 90 5 200 150 1660
2—4 T.G.BXG 200WFB-CD2 1450 330 40 75 5 200 150 1520
350 36
2—4 T.G.BXG 250WFB-AD 1450 300 26.5 55 5 250 200 1556
380 25
500 23.5
2—4 T.G.BXG 250WFB-AD1 1450 600 13 45 5 250 200 1450
880 8
2—4 T.G.BXG 250WFB-AD2 1450 340 35 75 5 250 200 1660
400 33
450 31
2—4 T.G.BXG 250WFB-AD3 1450 500 28.5 75 5 250 200 1660
600 22.5
720 18
2—4 T.G.BXG 250WFB-BD 1450 350 45 90 5 250 200 1800
380 40
450 37
2—4 T.G.BXG 250WFB-BD1 1450 300 50 90 5 250 200 1800
350 47
380 45
2—4 T.G.BXG 250WFB-BD2 1450 200 57.5 90 5 250 200 1800
260 55
290 52.5
2—4 T.G.BXG 250WFB-BD3 1450 480 30 90 5 250 200 1800
628 24.5
800 20
2—4 T.G.BXG 300WFB-AD 1450 500 26.5 90 5 300 250 1880
550 25
600 23.5
2—4 T.G.BXG 300WFB-AD1 1450 400 42 90 5 300 250 1988
420 35
460 33
500 31
2—4 T.G.BXG 300WFB-AD2 1450 750 30 132 5 300 250 2058
960 25
1255 18
2—4 T.G.BXG 300WFB-AD3 1450 350 50 110 5 300 250 2280
400 47.5
450 45
2—4 T.G.BXG 300WFB-BD 1450 250 57.5 110 5 300 250 2280
320 55
345 52.5
2—4 T.G.BXG 300WFB-BD1 1450 678 55 200 5 300 250 2480
780 47.5
2—4 T.G.BXG 300WFB-BD2 1450 900 30 160 5 300 250 2388
740 40
590 50
2—4 T.G.BXG 300WFB-BD3 1450 600 57 185 5 300 250 2400
750 45
850 40
978 35
2—4 T.G.BXG 300WFB-CD 1450 860 42.5 200 5 300 250 2480
2—4 T.G.BXG 300WFB-CD1 1450 700 57.5 220 5 300 250 2508
780 52
890 45
2—4 T.G.BXG 350WFB-AD 1450 550 56.5 90 5 350 300 2500
600 25
790 23.5
2—4 T.G.BXG 350WFB-AD1 1450 580 35 145 5 350 300 2780
690 33
820 31
2—4 T.G.BXG 350WFB-AD2 1450 450 42.5 110 5 350 300 2630
500 40
550 37.5
2—4 T.G.BXG 350WFB-AD3 1450 500 50 145 5 350 300 2785
535 47.5
590 45
2—4 T.G.BXG 350WFB-BD 1450 306 57.5 110 5 350 300 2630
356 55
400 52
2—4 T.G.BXG 350WFB-BD1 1450 840 55 250 5 350 300 2785
950 48
1200 40
2—4 T.G.BXG 350WFB-BD2 1450 886 57.5 280 5 350 300 3088
980 52.5
1186 45
2—4 T.G.BXG 350WFB-BD3 1450 860 42 200 5 350 300 2508
1050 35
1180 32
2—4 T.G.BXG 350WFB-CD 1450 1200 35 220 5 350 300 2688
1320 32
2—4 T.G.BXG 350WFB-CD1 1450 1156 40 250 5 350 300 2886
1280 35
2—4 T.G.BXG 350WFB-CD2 1450 1128 45 280 5 350 300 3080
1050 50
2—4 T.G.BXG 350WFB-CD3 1450 1000 57.5 315 5 350 300 3285
1200 50
2—4 T.G.BXG 350WFB-ED 1450 900 30 160 5 350 300 2380
1096 25
2—4 T.G.BXG 350WFB-ED1 1450 1140 30 200 5 350 300 2600
1370 25
規格型號 材質代號 型號 轉速 流量 揚程 配套功率 允許吸深 吸液口徑 出液口徑 重量
類別代碼 r/min m3/h M kw ≤M MM MM kg
2—4 T.G.BXG 400WFB-AD 1450 1850 15 160 5 400 350 2860
1520 18
1450 20
2—4 T.G.BXG 400WFB-AD1 1450 1680 10 90 5 400 350 2150
2—4 T.G.BXG 400WFB-AD2 1450 1600 8 75 5 400 350 1800
2—4 T.G.BXG 400WFB-AD3 1450 2050 5 55 5 400 350 1750
2—4 T.G.BXG 400WFB-BD 1450 1700 20 185 5 400 350 2500
2085 15
2—4 T.G.BXG 400WFB-BD1 1450 1600 22.5 200 5 400 350 2650
2000 18
2—4 T.G.BXG 400WFB-BD2 1450 2226 20 250 5 400 350 2880
1880 25
2—4 T.G.BXG 400WFB-BD3 1450 1700 30 280 5 400 350 2980
2506 20
2—4 T.G.BXG 400WFB-CD 1450 2308 8 110 5 400 350 2650
2—4 T.G.BXG 400WFB-CD1 1450 1880 12 132 5 400 350 2750
2—4 T.G.BXG 400WFB-CD2 1450 2280 12 160 5 400 350 2860
2—4 T.G.BXG 400WFB-CD3 1450 1905 18 200 5 400 350 2850
2—4 T.G.BXG 450WFB-AD 1450 1650 35 315 5 450 400 3250
2880 20
2—4 T.G.BXG 450WFB-AD1 1450 2890 5 90 5 450 400 2650
2—4 T.G.BXG 450WFB-BD 1450 2825 8 132 5 450 400 2880
2—4 T.G.BXG 450WFB-BD1 1450 2825 12 200 5 450 400 2968
2—4 T.G.BXG 600WFB-AD 1450 3400 8 160 5 600 450 3080
2—4 T.G.BXG 600WFB-BD 1450 4280 8 200 5 600 450 3080
2—4 T.G.BXG 600WFB-CD 1450 4020 5 110 5 600 450 2850
2—4 T.G.BXG 800WFB-AD 1450 4520 5 132 5 800 600 3280
2—4 T.G.BXG 800WFB-BD 1450 5480 5 160 5 800 600 3385
2—4 T.G.BXG 800WFB-CD 1450 6850 5 200 5 800 600 3380
  • 聯系我們
  • 廠址：上海市金山工業園區
  • 電話：021-6607 9650
  • 手機：135 8595 1777
  • 郵箱：981370750@qq.com
  • 二維碼掃一掃關注我們
© 2022 上海浦邦泵業有限公司 版權所有 滬ICP備19015162號-1
