QW潛水式排污泵
  • QW潛水式排污泵

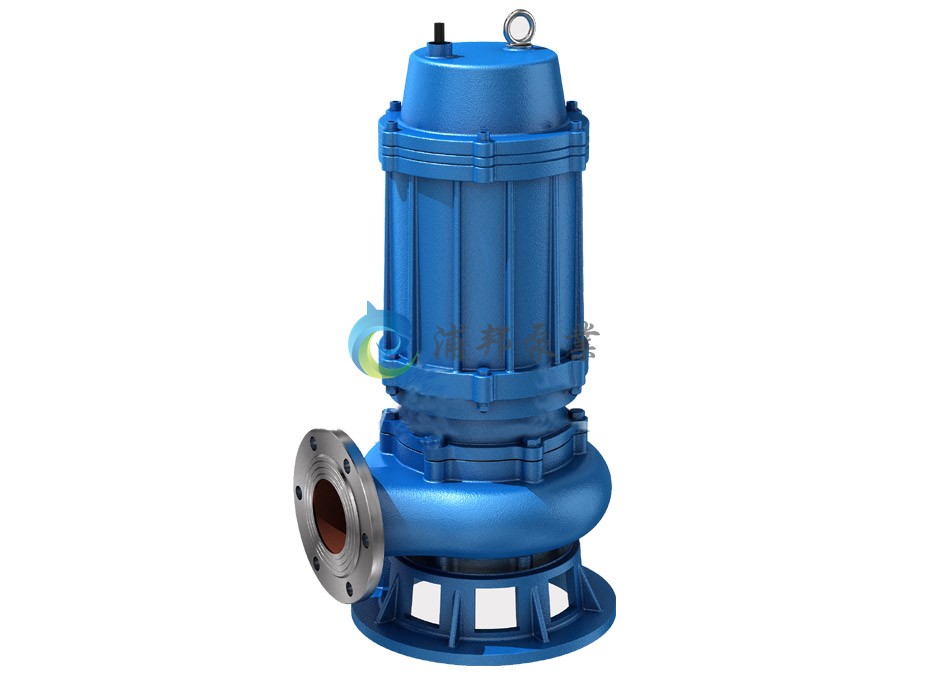

QW潛水式排污泵

QW潛水排污泵采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。設計合理，配套電機合理，效率高，節能效果顯著。機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，
  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 提供全套工程水泵解決方案
  • 總機：021-6607 9650
  • 手機：135 8595 1777
  • 廠址：上海市金山工業園區

產品簡介

產品概述
QW潛水式排污泵，QW潛水排污泵采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。設計合理，配套電機合理，效率高，節能效果顯著。機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行800小時以上。泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。

可根據用戶需要配備全自動安全保護控制柜，對泵的漏水，漏電，過載及超溫等進行監控，保證泵運行可靠安全。雙導軌自動耦合安裝系統，給泵的安裝的安裝，維修帶來了極大的方便，人可不必為此而進出污水坑。浮球開關可根據所需的水位變化。自動控制泵的停啟，無需專人看管。在使用揚程范圍內保證電機運行不過載。根據使用場合電機可采用水套式外第三者循環冷卻系統，能保證電泵在無水（干式）狀態下安全運行。安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。結構說明 QW型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。

配備多種保護裝置，使得泵運行可靠，其主部件作用如下： 信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水，斷相、短路、過熱、電機過載等項目.電機定子8：采用B級或F級絕緣。 漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。 葉輪17：葉輪采用單流道或雙道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。泵體15：與葉輪配用，使得泵具有高的效率。密封環18：裝在泵體口環處，當葉輪因運行而使口環處磨損，可更換密封環，以保證泵以最佳效率運行。

型號意義

產品優勢

潛水排污泵產品特點
1、采用獨特的單片或雙片輪結構，大大提高了污物通過能力，能有效的通過泵口徑的倍纖維物質與直徑為泵口徑約50%的固體顆粒。
2、機械密封采用新型硬質耐腐的鈦化兒鎢材料，可使泵安全連續運行8000小時以上。
3、整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入中即可工作，大大減少工程造價。
4、密封油室內設置有高精度搞干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
5、可根據用戶需要配備全自動控制柜，對泵的漏水、漏電、過載及超溫等進行自動保護，提高了產品的安全性懷可靠性。
6、浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
7、WQ系列潛水排污泵可根據用戶需要配備雙導軌自動耦合安裝系統，它安裝、維修帶來更大方便，人可不必為此而進入污水坑。
8、能夠在全揚程內使用，而保證電機不會過載。
9、潛水排污泵有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。

潛水排污泵主要用途
潛水排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業、以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，潛水排污泵也可用于抽送清水及帶腐蝕性介質。

潛水排污泵安裝方式
室內污水池(集水坑)排污泵采用移動式安裝(軟管)(單泵)、固定式安裝(硬管)(單泵、雙泵)和帶自動耦合裝置固定式安裝(單泵、雙泵)3種形式。其中軟管連接移動式安裝僅限于電機功率N≤7.5 kW的潛水排污泵及排出管DN≤100 mm的場合。 室外污水池僅采用帶自動耦合裝置固定式安裝(雙泵)一種形式。用于消防電梯排水坑的排污泵安裝方式，應采用2臺硬管連接固定式或2臺固定自耦式，且集水井有效容積不小于2.0 m3，排污泵額定流量不小于36 m3/h。

潛水排污泵使用條件
1、 介質溫度不超過60℃，介質重度為11.3×103kg/m3，PH值在59范圍內。
2、 無內自流循環冷卻系統的泵，電機部分露出液面不得超過1/2。
3、 本泵主要零件材料為鑄鐵，所以不能應用于抽送高度腐蝕液體。

性能參數

型號 口徑 (mm) 流量 (m3/h) 揚程 (m) 轉速 (r/min) 功率 (KW)
1 25 - 8 - 12 - 0.75 25 8 12 2900 0.75
2 25 - 8 - 22 - 1.1 25 8 22 2900 1.1
3 25 - 8 - 25 - 1.5 25 8 25 2900 1.5
4 32 - 12 - 15 - 1.1 32 12 15 2900 1.1
5 40 - 15 - 15 - 1.5 40 15 15 2900 1.5
6 40 - 15 - 30 - 2.2 40 15 30 2840 2.2
7 50 - 20 - 7 - 0.75 50 20 7 1390 0.75
8 50 - 10 - 10 - 0.75 50 10 10 1390 0.75
9 50 - 20 - 15 - 1.5 50 20 15 2840 1.5
10 50 - 15 - 25 - 2.2 50 15 25 2840 2.2
11 50 - 18 - 30 - 3 50 18 30 2880 3
12 50 - 25 - 32 - 5.5 50 25 32 2900 5.5
13 50 - 20 - 40 - 7.5 50 20 40 2900 7.5
14 65 - 25 - 15 - 2.2 65 25 15 2840 2.2
15 65 - 37 - 13 - 3 65 37 13 2880 3
16 65 - 25 - 30 - 4 65 25 30 2890 4
17 60 - 30 - 40 - 7.5 65 30 40 2900 7.5
18 65 - 35 - 50 - 11 65 35 50 2930 11
19 65 - 35 - 60 - 15 65 35 60 2930 15
20 80 - 40 - 7 - 2.2 80 40 7 1420 2.2
21 80 - 43 - 13 - 3 80 43 13 2880 3
22 80 - 40 - 15 - 4 80 40 15 2890 4
23 80 - 65 - 25 - 7.5 80 65 25 2900 7.5
24 100 - 80 - 10 - 4 100 80 10 1440 4
25 100 - 110 - 10 - 5.5 100 110 10 1440 5.5
26 100 - 100 - 15 - 7.5 100 100 15 1440 7.5
27 100 - 85 - 20 - 7.5 100 85 20 1440 7.5
28 100 - 100 - 25 - 11 100 100 25 1460 11
29 100 - 100 - 30 - 15 100 100 30 1460 15
30 100 - 100 - 35 - 18.5 100 100 35 1470 18.5
31 125 - 130 - 15 - 11 125 130 15 1450 11
32 125 - 130 - 20 - 15 125 130 20 1450 15
33 150 - 145 - 9 - 7.5 150 145 9 1450 7.5
34 150 - 180 - 15 - 15 150 180 15 1450 15
35 150 - 180 - 20 - 18.5 150 180 20 1450 18.5
36 150 - 180 - 25 - 22 150 180 25 1450 22
37 150 - 130 - 30 - 22 150 130 30 1450 22
38 150 - 180 - 30 - 30 150 180 30 1450 30
39 150 - 200 - 30 - 37 150 200 30 1450 37
40 200 - 300 - 7 - 11 200 300 7 980 11
41 200 - 250 - 11 - 15 200 250 11 980 15
42 200 - 250 - 15 - 18.5 200 250 15 1450 18.5
43 200 - 400 - 10 - 22 200 400 10 1450 22
44 200 - 400 - 13 - 30 200 400 13 1450 30
45 200 - 300 - 15 - 22 200 300 15 1450 22
46 200 - 250 - 22 - 30 200 250 22 1450 30
47 200 - 350 - 25 - 37 200 350 25 1450 37
48 200 - 400 - 30 - 45 200 400 30 1450 45
49 250 - 600 - 9 - 30 250 600 9 980 30
50 250 - 600 - 12 - 37 250 600 12 1450 37
51 250 - 600 - 15 - 45 250 600 15 1450 45
52 250 - 600 - 20 - 55 250 600 20 1450 55
53 250 - 600 - 25 - 75 250 600 25 1450 75
54 250 - 800 - 12 - 45 250 800 12 980 45
55 300 - 500 - 15 - 45 300 500 15 980 45
56 300 - 800 - 15 - 55 300 800 15 980 55
57 300 - 600 - 20 - 55 300 600 20 980 55
58 300 - 800 - 20 - 75 300 800 20 980 75
59 300 - 950 - 20 - 90 300 950 20 980 90
60 300 - 1000 - 25 - 110 300 1000 25 980 110
61 300 - 1000 - 35 - 132 300 1000 35 980 132
62 300 - 1100 - 10 - 55 300 1100 10 980 55
63 350 - 1200 - 6 - 30 350 1200 6 980 30
64 350 - 1100 - 10 - 45 350 1100 10 980 45
65 350 - 1100 - 12 - 55 350 1100 12 980 55
66 350 - 1500 - 15 - 90 350 1500 15 980 90
67 350 - 1200 - 18 - 90 350 1200 18 980 90
68 350 -1800 - 40 - 280 350 1800 40 980 280
69 350 - 1800 -43 - 315 350 1800 43 980 315
70 400 - 1500 - 5 - 30 400 1500 5 980 30
71 400 - 2000 - 6 - 55 400 2000 6 740 55
72 400 - 2600 - 6 - 75 400 2600 6 740 75
73 400 - 1500 - 12 - 75 400 1500 12 740 75
74 400 - 2000 -10 - 90 400 2000 10 740 90
75 500 - 2000 - 7 - 55 500 2000 7 740 55
76 500 - 2200 - 8 - 75 500 2200 8 740 75
77 500 - 2200 - 10 - 90 500 2200 10 740 90
78 500 - 2600 - 15 - 160 500 2600 15 740 160
79 600 - 3000 - 16 - 220 600 3000 16 740 220
80 600 - 5500 - 10 -250 600 5500 10 740 250
81 600 - 3750 - 17 - 250 600 3750 17 740 250
82 600 - 6000 - 10 - 280 600 6000 10 740 280

結構圖紙

WQ型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔幵，屬機電一體化產品， 電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：
  • 信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
  • 電機定子8：采用B級或F級絕緣。
  • 漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
  • 機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
  • 葉輪17：葉輪采用單流道或雙流逍結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
  • 泵體15：與葉輪配用，使得泵具有高的效率。
  • 密封環18：裝在泵體口環處，當葉輪閃運轉而使口環處磨損，可更換密封環.以保證泵以最佳效率運行。

安裝尺寸

型號 A B C D H
25QW8-22-1.1 110 305 195 190 410
32QW12-15-1.1 110 305 195 190 410
40QW15-15-1.5 120 340 215 240 600
40QW15-30-2.2 120 340 215 240 600
50QW20-7-0.75 125 370 225 240 550
50QW10-10-0.75 125 370 225 240 550
50QW20-15-1.5 120 345 215 240 600
50QW15-25-2.2 120 345 215 240 600
50QW18-30-3.0 125 370 225 240 630
50QW25-32-5.5 155 410 255 310 730
50QW20-40-7.5 155 410 255 240 730
65QW25-15-2.2 125 410 260 240 610
65QW37-13-3.0 125 410 260 240 630
65QW25-30-4.0 125 420 270 240 680
65QW30-40-7.5 155 450 290 310 730
65QW35-50-11 165 460 290 350 920
65QW35-60-15 165 460 290 350 920
80QW40-7-2.2 165 490 325 310 700
80QW43-13-3.0 165 445 295 310 740
80QW40-15-4.0 165 445 295 310 800
80QW65-25-7.5 165 490 325 310 770
100QW80-10-4.0 175 620 420 350 800
100QW110-10-5.5 185 650 420 350 800
100QW100-15-7.5 185 650 420 350 800
100QW85-20-7.5 185 650 420 350 800
100QW100-25-11 210 710 450 420 960
100QW100-30-15 225 740 485 420 950
100QW100-35-18.5 225 740 485 470 1000
125QW130-15-11 225 740 470 420 960
125QW130-20-15 225 740 470 420 960
150QW145-9-7.5 225 770 480 420 850
150QW180-15-15 225 780 480 470 960
150QW180-20-18.5 225 780 480 470 1020
150QW180-25-22 225 780 480 470 1020
150QW130-30-22 250 860 520 470 1180
150QW180-30-30 250 860 520 540 1230
150QW200-30-37 250 860 520 540 1300
200QW300-7-11 275 900 560 540 1130
200QW250-11-15 275 900 560 540 1130
200QW400-10-22 275 900 560 540 1200
200QW400-13-30 275 900 560 540 1250
200QW250-15-18.5 275 900 560 540 1200
200QW300-15-22 275 900 560 540 1200
200QW250-22-30 275 900 560 540 1250
200QW350-25-37 275 900 560 540 1350
200QW400-30-55 290 920 580 540 1400
250QW600-9-30 320 1100 650 540 1650
250QW600-12-37 320 1100 650 540 1650
250QW600-15-45 320 1080 650 540 1650
250QW600-20-55 320 1080 650 540 1650
250QW600-25-75 320 1100 650 540 1650
250QW800-12-45 320 1080 650 540 1650
300QW500-15-45 400 1200 800 600 2040
300QW800-15-55 400 1200 800 600 2040
300QW600-20-55 400 1200 800 600 2050
300QW800-20-75 400 1200 800 600 2100
300QW950-20-90 400 1200 800 600 2200
300QW1000-25-110 400 1200 800 600 2200
350QW1100-10-55 450 1350 950 600 1950
350QW1500-15-90 450 1350 950 600 2160
350QW1200-18-90 450 1350 950 600 2160
350QW1100-28-132 450 1350 950 600 2500
350QW1000-36-160 450 1350 950 600 2600
400QW1500-10-75 510 1480 1100 700 2100
400QW2000-15-132 510 1480 1100 700 2500
400QW1700-22-160 510 1480 1100 700 2600
400QW1500-26-160 510 1480 1100 700 2620
400QW1700-30-200 510 1480 1100 700 2550
400QW1800-32-250 510 1480 1100 700 2860

注意事項

  1. 潛水排污泵使用前應仔細檢査電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。
  2. 用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。
  3. 該系列潛水污水泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行于泵出水口的)兩個吊環螺釘或起吊板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。
  4. 泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。
  5. 電泵的機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝、人下水做?~或移動，以防萬一電泵漏電而發生意外事故。
  6. 電泵在無特殊情況必須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。
  7. 不得將電泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%)，最好能控制在建議使用揚程范圍以內，以防電泵因超載而燒壞電機。
  8. 無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。
