ZW（L）室內消防增壓穩壓給水設備廠家
  • ZW（L）室內消防增壓穩壓給水設備廠家

ZW（L）室內消防增壓穩壓給水設備廠家

上海浦邦泵業主要產品【ZW(L)消防增壓穩壓給水泵】,我們是專業生產［ZW(L)消防增壓穩壓給水泵］的廠家，擁有完善的售后服務，歡迎來電咨詢！
  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 提供全套工程水泵解決方案
  • 總機：021-6607 9650
  • 手機：135 8595 1777
  • 廠址：上海市金山工業園區

產品簡介

CDL立式多級消防增壓穩壓設備可使消防給水管道系統最不利點始終保持消防壓力，并利用氣壓水罐內始終儲有的30秒消防水量，以保證消防泵在運行前的消防噴淋用水；該設備利用氣壓水罐設定的運行壓力，控制水泵運行工況，達到增壓穩壓的功能。

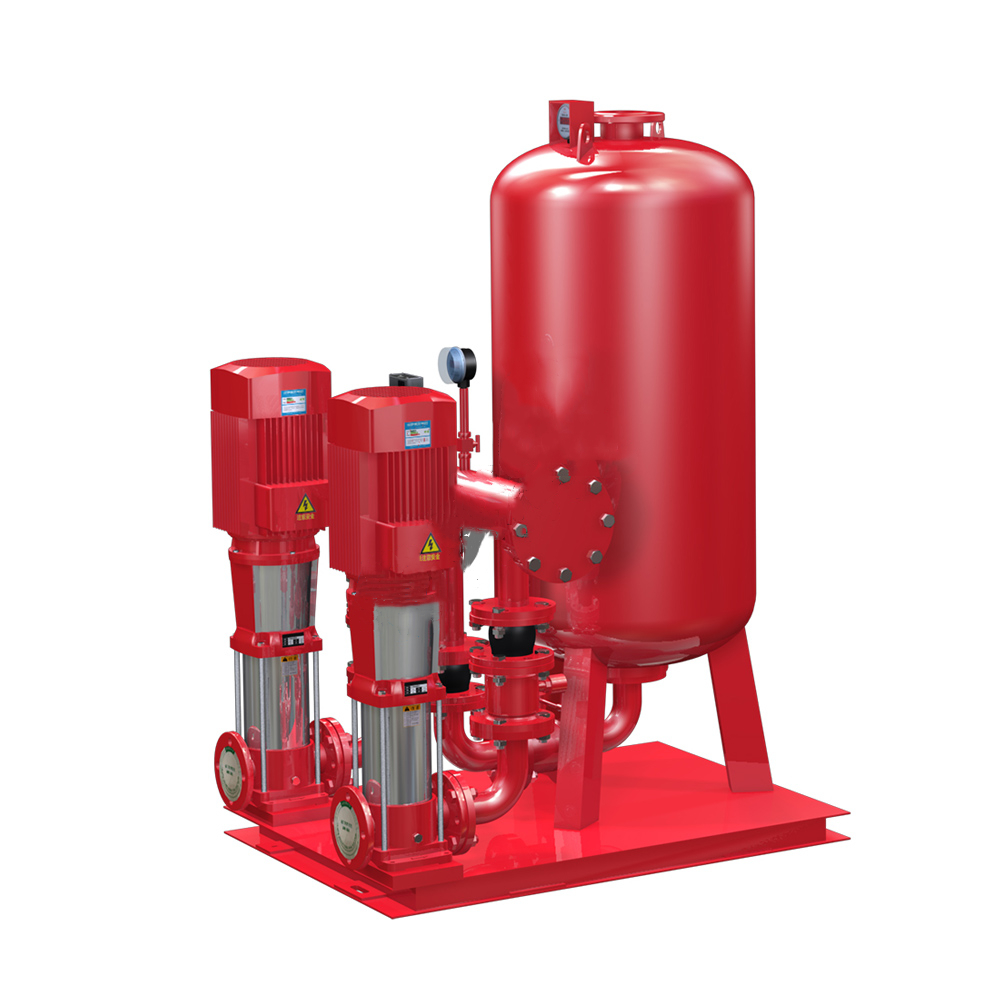

我公司生產的是參照建筑標準設計圖集98S205等設計、制造的消防專用的消防增壓穩壓設備。該設備由隔膜式氣壓罐、消防泵、控制箱、儀表和管路閥門附件等組成，適用于多層和高層建筑工程有增壓要求的消火栓給水系統及自動噴水滅火系統等各類消防給水系統及生活給水系統。

型號意義

產品優勢

由穩壓泵兩臺(根據設計要求可設一臺)為一用一備，隔膜式穩壓罐一臺，電控柜一臺，儀表閥門及組合管網各一套，組成了隔膜式穩壓供水設備。

ZW(L)消防穩壓設備選型要領

ZW(L)消防增壓穩壓給水設備根據建設部標準圖集98S205基礎的性能參數做為參考，推出了兩種設備型號，

①ZW(L)、ZW(W)系列穩壓按照建設部圖集98S205圖集號所設計的型號;

②企業根據消防GA30-92、GA30-2002相關標準及給水設備標準規范編制的設備型號。在這里刪除了穩壓罐、水泵的壟斷性型號，給設計及用戶一個產品選擇的競爭空間。ATLANTIC-PUMP推薦以下型號產品使用，如：LG、GDL、CDL、ISG等型號。用戶可以根據水位水箱間的位置選擇合適的設備。

性能參數

序號 增壓穩壓設備型號 消防壓力（Mpa）P1 立式隔膜式氣壓罐 配用水泵 運行壓力 （Mpa） 穩壓水容積（L）
型號規格 工作壓力比αb 消防儲水容積（L） 型   號
標定容積 實際容積
1 ZW（L）-1-X-7 0.10 XQG800×0.6 0.60 300 319 25LG3-10×4 N=1.5kw P1=0.10 PS1=0.26 P1=0.23 PS2=0.31 54
2 ZW（L）-1-Z-10 0.16 XQG800×0.6 0.80 150 159 25LG3-10×4 N=1.5kw P1=0.16 PS1=0.26 P1=0.23 PS2=0.36 70
3 ZW（L）-1-X-10 0.16 XQG800×0.6 0.60 300 319 25LG3-10×5 N=1.5kw P1=0.16 PS1=0.36 P1=0.33 PS2=0.42 52
4 ZW（L）-1-X-13 0.22 XQG1000×0.6 0.76 300 329 25LG3-10×4 N=1.5kw P1=0.22 PS1=0.35 P1=0.32 PS2=0.40 97
5 ZW（L）-1-XZ-10 0.16 XQG1000×0.6 0.65 450 480 25LG3-10×4 N=1.5kw P1=0.16 PS1=0.33 P1=0.30 PS2=0.38 86
6 ZW（L）-Ⅰ-XZ-13 0.22 XQG1000×0.6 0.67 450 452 25LG3-10×5 N=1.5kw P1=0.22 PS1=0.41 P1=0.38 PS2=0.46 80
7 ZW（L）-Ⅱ-Z- A 0.22-0.38 XQG800×0.6 0.80 150 159 25LG3-10×6 N=2.2kw P1=0.38 PS1=0.53 P1=0.50 PS2=0.60 61
8 B 0.38-0.50 XQG800×1.0 0.80 150 159 25LG3-10×8 N=2.2kw P1=0.50 PS1=0.68 P1=0.65 PS2=0.75 51
9 C 0.50-0.65 XQG1000×1.0 0.85 150 206 25LG3-10×9 N=2.2kw P1=0.65 PS1=0.81 P1=0.78 PS2=0.86 59
10 D 0.65-0.85 XQG1000×1.6 0.85 150 206 25LG3-10×11 N=3.0kw P1=0.85 PS1=1.04 P1=1.02 PS2=1.10 57
11 E 0.85-1.0 XQG1000×1.6 0.85 150 206 25LG3-10×13 N=4.0kw P1=1.00 PS1=1.21 P1=1.19 PS2=1.27 50
12 ZW（L）-Ⅱ-X- A 0.22-0.38 XQG800×0.6 0.78 300 302 25LG3-10×6 N=2.2kw P1=0.38 PS1=0.53 P1=0.50 PS2=0.60 72
13 B 0.38-0.50 XQG800×1.0 0.78 300 302 25LGW3-10×8 N=2.2kw P1=0.50 PS1=0.68 P1=0.65 PS2=0.75 61
14 C 0.50-0.65 XQG1000×1.0 0.78 300 302 25LG3-10×10 N=3.0kw P1=0.65 PS1=0.88 P1=0.86 PS2=0.93 51
15 D 0.65-0.85 XQG1200×1.6 0.85 300 355 25LG3-10×13 N=4.0kw P1=0.85 PS1=1.05 P1=1.02 PS2=1.10 82
16 E 0.85-1.0 XQG1200×1.6 0.85 300 355 25LG3-10×15 N=4.0kw P1=1.00 PS1=1.21 P1=1.19 PS2=1.26 73
17 ZW（L）-Ⅱ-XZ- A 0.22-0.38 XQG1200×0.6 0.80 450 474 25LG3-10×6 N=2.2kw P1=0.38 PS1=0.53 P1=0.50 PS2=0.60 133
18 B 0.38-0.50 XQG1200×1.0 0.80 450 474 25LG3-10×8 N=2.2kw P1=0.50 PS1=0.68 P1=0.65 PS2=0.75 110
19 C 0.50-0.65 XQG1200×1.0 0.80 450 474 25LG3-10×10 N=3.0kw P1=0.65 PS1=0.81 P1=0.78 PS2=0.86 90
20 D 0.65-0.85 XQG1200×1.6 0.80 450 474 25LG3-10×12 N=4.0kw P1=0.85 PS1=1.04 P1=1.02 PS2=1.10 73
21 E 0.85-1.0 XQG1200×1.6 0.80 450 474 25LG3-10×14 N=4.0kw P1=1.00 PS1=1.21 P1=1.19 PS2=1.27 64


序號 增壓穩壓設備型號 消防壓力（Mpa）P1 臥式隔膜式氣壓罐 配用水泵 運行壓力 （Mpa） 穩壓水容積（L）
型號規格 工作壓力比αb 消防儲水容積（L） 型    號
標定容積 實際容積
1 ZW（W）-Ⅰ-X-7 0.10 XQW1000×0.6 0.75 300 390 25LG3-10×3 N=1.1KW P1=0.10 PS1=0.20 P2=0.17 PS2=0.25 148
2 ZW（W）-Ⅰ-Z-10 0.16 XQW1000×0.6 0.80 150 312 25LG3-10×3 N=1.1KW P1=0.16 PS1=0.25 P2=0.22 PS2=0.30 145
3 ZW（W）-Ⅰ-X-10 0.16 XQW1000×0.6 0.80 300 312 25LG3-10×3 N=1.1KW P1=0.16 PS1=0.25 P2=0.22 PS2=0.30 145
4 ZW（W）-Ⅰ-X-13 0.22 XQW1000×0.6 0.80 300 312 25LG3-10×4 N=1.5KW P1=0.22 PS1=0.32 P2=0.30 PS2=0.37 126
5 ZW（W）-Ⅰ-XZ-10 0.16 XQW1000×0.6 0.70 450 467 25LG3-10×4 N=1.5KW P1=0.16 PS1=0.30 P2=0.27 PS2=0.35 113
6 ZW（W）-Ⅰ-XZ-13 0.22 XQW1000×0.6 0.70 450 452 25LG3-10×5 N=1.5KW P1=0.22 PS1=0.38 P2=0.35 PS2=0.43 98
7 ZW（W）-Ⅱ-Z- A 0.22-0.38 XQW800×0.6 0.85 150 234 25LG3-10×6 N=2.2KW P1=0.38 PS1=0.49 P2=0.46 PS2=0.54 99
8 B 0.38-0.50 XQW800×1.0 0.85 150 234 25LG3-10×7 N=2.2KW P1=0.50 PS1=0.63 P2=0.60 PS2=0.68 82
9 C 0.50-0.65 XQW1000×1.0 0.85 150 234 25LG3-10×9 N=2.2KW P1=0.65 PS1=0.81 P2=0.78 PS2=0.86 67
10 D 0.65-0.85 XQW1000×1.6 0.85 150 234 25LG3-10×11 N=3.0KW P1=0.85 PS1=1.05 P2=1.02 PS2=1.10 54
11 E 0.85-1.00 XQW1000×1.6 0.85 150 234 25LG3-10×13N=4.0KW P1=1.00 PS1=1.21 P2=1.19 PS2=1.27 57
12 ZW（W）-Ⅱ-X- A 0.22-0.38 XQW1000×0.6 0.80 300 312 25LG3-10×6 N=2.2KW P1=0.38 PS1=0.53 P2=0.50 PS2=0.58 87
13 B 0.38-0.5 XQW1000×1.0 0.80 300 312 25LG3-10×8 N=2.2KW P1=0.50 PS1=0.68 P2=0.65 PS2=0.73 72
14 C 0.50-0.65 XQW1000×1.0 0.80 300 312 25LG3-10×10 N=3.0KW P1=0.65 PS1=0.87 P2=0.84 PS2=0.92 59
15 D 0.65-0.85 XQW1000×1.6 0.80 300 312 25LG3-10×12 N=4.0KW P1=0.85 PS1=1.12 P2=1.09 PS2=1.18 57
16 E 0.85-1.00 XQW1000×1.6 0.80 300 312 25LG3-10×14 N=4.0KW P1=1.00 PS1=1.30 P2=1.27 PS2=1.36 50
17 ZW（W）-Ⅱ-XZ- A 0.22-0.38 XQW1200×0.6 0.80 450 506 25LG3-10×6 N=2.2KW P1=0.38 PS1=0.53 P2=0.50 PS2=0.58 142
18 B 0.38-0.5 XQW1200×1.0 0.80 450 506 25LG3-10×8 N=2.2KW P1=0.50 PS1=0.68 P2=0.65 PS2=0.73 117
19 C 0.50-0.65 XQW1200×1.0 0.80 450 506 25LG3-10×10 N=3.0KW P1=0.65 PS1=0.87 P2=0.84 PS2=0.92 96
20 D 0.65-0.85 XQW1200×1.6 0.80 450 506 25LG3-10×12 N=4.0KW P1=0.85 PS1=1.12 P2=1.09 PS2=1.17 78

注意事項

1、泵、電控柜、隔膜式氣壓罐、組合管網四位一體，并配帶有隔振器，無需預埋地腳孔，設計人員只需算好參數即可查得設備型號、基礎尺寸等。電氣設計人員無需再進行控制線路設計，只設計泵房?jī)?nèi)進線和到設備的走線。選用方便，可大大縮短設計人員的設計周期和施工人員的施工時間。

2、隔膜式氣壓罐一次性充氣持久耐用，水氣隔離能預防水質的污染。

3、設備占地面積小，投資省，全自動運行，無需專人看管。

4、設備有雙電源接口，雙路電源自動(手動)切換,設備可根據設計要求制作。

5、具有自動保護及故障切換功能。任何一臺水泵發生故障(電氣故障或水力故障)均能啟動備用泵。

6、可與消防中心連接(根據設計需要)。

7、可以根據客戶的需要選擇罐、穩壓方式、控制功能。

8、電氣主要元?dú)饧捎脟?guó)產或進口名牌企業產品，質量可靠、運行穩定
