不銹鋼酒店別墅地下室切割污水提升器
  • 不銹鋼酒店別墅地下室切割污水提升器

不銹鋼酒店別墅地下室切割污水提升器

上海浦邦泵業主要產品有【污水提升器】,是專業生產[污水提升器]的廠家,擁有完善的售后服務,歡迎來電咨詢!
  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 提供全套工程水泵解決方案
  • 總機:021-6607 9650
  • 手機:135 8595 1777
  • 廠址:上海市金山工業園區

產品簡介

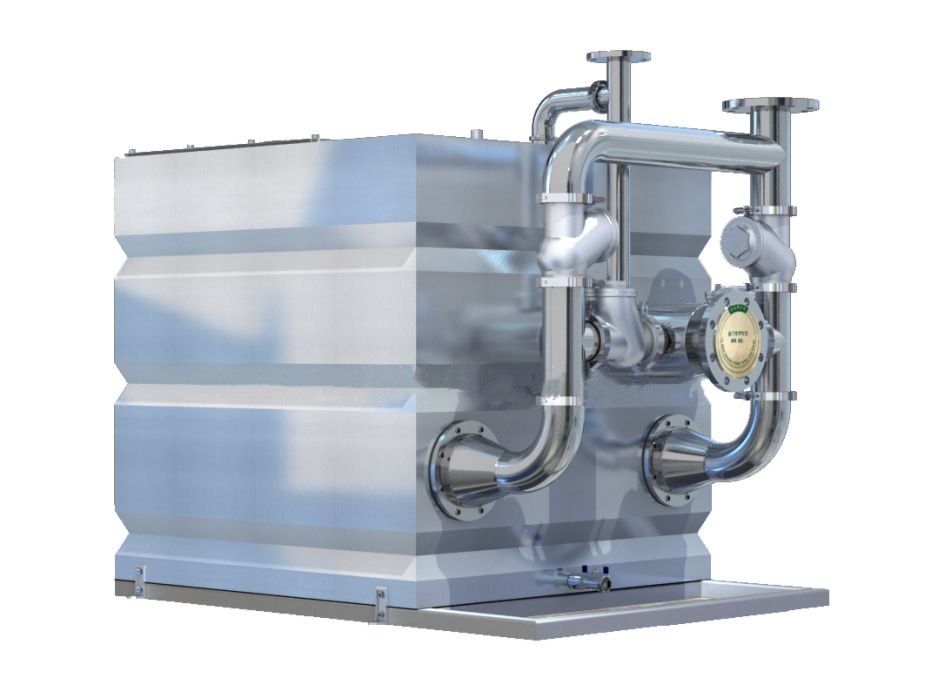

PBWT-B型自切割型一體式不銹鋼污水提升設備采用全密閉式整體結構設計,箱體及管路選用具備抗外力性能較好的SUS304不銹鋼材質,將泵及管路內置,大大節約設備安裝空間,安裝有加長耦合裝置,方便檢修,全流道出水管路加裝有我公司自主研發的不銹鋼快裝式球形止回閥,PLC智能控制系統可實現設備交替工作,是一款優質的小型空間污水提升設備。

地鐵站、地下通道、地下車庫、地下人防工程污水提升排放;

餐飲、廚房、商超、娛樂中心、商務樓宇、酒店等商服性場所污水提升排放;

各類小區、別墅、民用建筑等中小型無人操作污水輸送站排放場所 ;

各類醫院門診、病房污水的無害化處理及達標排放。



型號意義

產品優勢

產品特點:
1、采用臥式固液分、反沖裝置,免結護、免清掏;
2、設計采用密閉式箱式一體化結構,箱體自帶檢修 口,節約空間,無異味、超靜昔,選用SUS304不銹鋼材 質,穩定定耐用;
3、水錄,選配國際品牌無堵塞葉輪,雙泵可自動交替運行,互為備用,雜質粉碎化處理,無堵塞,節能;
4、液位檢測器,采用316不銹鋼電極控制水泵的啟、停,反應靈敏,防腐耐用;
5、全流逋設計,進、出水管路加裝有不銹鋼快裝式球形止回閥,杜絕回流、卡阻現象;
6、智能化控制系統,PLC智能控制系統,可遠程監控,兼頰手動、自動功能,具有缺相、過載、水泵防銹磁等保護功能,確保無溢流。

性能參數

序號

設備型號

設備排污量

揚程

單泵功率

有效容積

M3/h

L/s

M

kw

L

1

WT-A/10-18-1.5

10

2.8

18

1.5

1100

2

WT-A/10-25-2.2

10

2.8

25

2.2

1100

3

WT-A/10-33-3.0

10

2.8

33

3

1100

4

WT-A/15-16-1.5

15

4.2

16

1.5

1100

5

WT-A/15-22-2.2

15

4.2

22

2.2

1100

6

WT-A/15-30-3.0

15

4.2

30

3

1100

7

WT-A/20-10-1.5

20

5.6

10

1.5

1100

8

WT-A/20-16-2.2

20

5.6

16

2.2

1100

9

WT-A/20-20-3.0

20

5.6

20

3

1100

10

WT-A/20-28-4.0

20

5.6

28

4

1100

11

WT-A/20-35-5.5

20

5.6

35

5.5

1100

12

WT-A/30-10-2.2

30

8.3

10

2.2

1100

13

WT-A/30-15-3.0

30

8.3

15

3

1100

14

WT-A/30-22-4.0

30

8.3

22

4

1100

15

WT-A/30-30-5.5

30

8.3

30

5.5

1100

16

WT-A/40-33-7.5

40

11.1

33

7.5

1340

17

WT-A/45-8-2.2

45

12.5

8

2.2

1340

18

WT-A/45-12-3.0

45

12.5

12

3

1340

19

WT-A/45-16-4.0

45

12.5

16

4

1340

20

WT-A/45-22-5.5

45

12.5

22

5.5

1340

21

WT-A/50-8-2.2

50

13.9

8

2.2

1340

22

WT-A/50-10-3.0

50

13.9

10

3

1340

23

WT-A/50-15-4.0

50

13.9

15

4

1340

24

WT-A/50-20-5.5

50

13.9

20

5.5

1340

25

WT-A/50-25-7.5

50

13.9

25

7.5

1340

26

WT-A/75-6-2.2

75

20.8

6

2.2

1340

27

WT-A/75-8-3.0

75

20.8

8

3

1340

28

WT-A/75-10-4.0

75

20.8

10

4

1340

29

WT-A/75-16-5.5

75

20.8

16

5.5

1340

30

WT-A/75-21-7.5

75

20.8

21

7.5

1340

結構圖紙

安裝尺寸

安裝條件:
1、環境溫度:介質溫度不超過40°C ,即時溫度不高于60°C ;
2、相對濕度:0°(不結冰)-40°C相對濕度20%-90%且工作環境中無腐蝕性和易燃易爆液體;
3、供電電源:電源頻率為50±5HZ,電壓默認為三相交流380V±10%,帶"D"為220V兩相交流電壓;
4、海拔高度:正常工況1000m以下,調節控制元件可實現其他工況要求;
5、安裝環境:安裝地點無導電或易燃粉塵,無腐蝕金屬及破壞絕緣的氣體或其他介質。

注意事項

故障排除:

序號

故障內容

故障分析

解決方法

1

跳閘、跳空開

電機負載大,嚴重過流

關出水閥門,增加阻力

線路破損,造成短路

檢查線路

電機短路

更換電機

2

電機噪音大

軸承缺油

加黃油

超負載運行

關小出水閥門,增加阻力

電機反轉

調整電機線

3

電機運轉,不出水

電機反轉

調整電機線

水泵堵塞

清理水泵

止回閥打不開

檢修止回閥

4

電機運轉,水箱內翻水花,但不出水

止回閥封閉不嚴

更換止回閥

水泵與分離器連接漏水

緊固連接位

分離器密封不嚴

檢查分離器,更換密封墊

5

手動、自動都發無法啟動

控制柜短路

檢查,并修復

零線斷開

檢查零線

保險絲保護

檢查輸出線路是否短路

故障保護

水泵過載,關出水閥門

進線缺相

檢查電源進線
