產品簡介

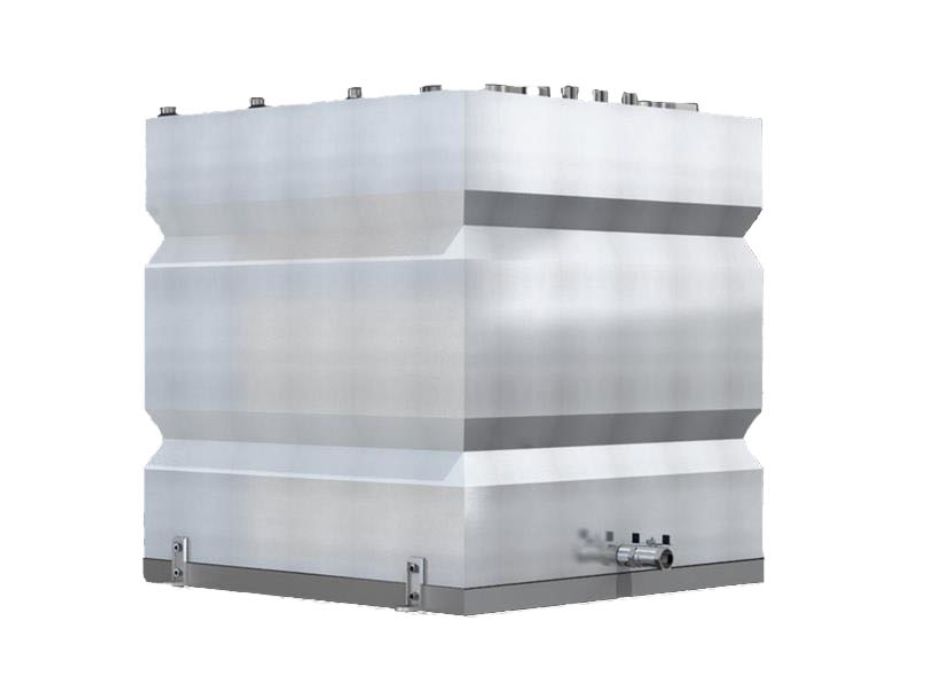

WT-B固液分離型一體式不銹鋼污水提升設備采用全密閉式整體結構設計，箱體及管路選用具備抗外力性能較好的SUS304不銹鋼材質，將泵及管路內置，大大節約設備安裝空間，安裝有加長耦合裝置，方便檢修，全流道出水管路加裝有我公司自主研發的不銹鋼快裝式球形止回閥，PLC智能控制系統可實現設備交替工作，是一款優質的小型空間污水提升設備。
◆ 地鐵站、地下通道、地下車庫、地下人防工程污水提升排放；
◆ 餐飲、廚房、商超、娛樂中心、商務樓宇、酒店等商服性場所污水提升排放；
◆ 各類小區、別墅、民用建筑等中小型無人操作污水輸送站排放場所 ；
◆ 各類醫院門診、病房污水的無害化處理及達標排放。
型號意義
產品優勢
1、采用臥式固液分、反沖裝置，免結護、免清掏；
2、設計采用密閉式箱式一體化結構，箱體自帶檢修 口，節約空間，無異味、超靜昔，選用SUS304不銹鋼材 質，穩定定耐用；
3、水錄，選配國際品牌無堵塞葉輪，雙泵可自動交替運行，互為備用，雜質粉碎化處理，無堵塞，節能；
4、液位檢測器，采用316不銹鋼電極控制水泵的啟、停，反應靈敏，防腐耐用；
5、全流逋設計，進、出水管路加裝有不銹鋼快裝式球形止回閥，杜絕回流、卡阻現象；
6、智能化控制系統，PLC智能控制系統，可遠程監控，兼頰手動、自動功能，具有缺相、過載、水泵防銹磁等保護功能，確保無溢流。
性能參數
|
序號 |
設備型號 |
設備排污量 |
揚程 |
單泵功率 |
有效容積 |
|
|
M3/h |
L/s |
M |
kw |
L |
||
|
1 |
WT-A/10-18-1.5 |
10 |
2.8 |
18 |
1.5 |
1100 |
|
2 |
WT-A/10-25-2.2 |
10 |
2.8 |
25 |
2.2 |
1100 |
|
3 |
WT-A/10-33-3.0 |
10 |
2.8 |
33 |
3 |
1100 |
|
4 |
WT-A/15-16-1.5 |
15 |
4.2 |
16 |
1.5 |
1100 |
|
5 |
WT-A/15-22-2.2 |
15 |
4.2 |
22 |
2.2 |
1100 |
|
6 |
WT-A/15-30-3.0 |
15 |
4.2 |
30 |
3 |
1100 |
|
7 |
WT-A/20-10-1.5 |
20 |
5.6 |
10 |
1.5 |
1100 |
|
8 |
WT-A/20-16-2.2 |
20 |
5.6 |
16 |
2.2 |
1100 |
|
9 |
WT-A/20-20-3.0 |
20 |
5.6 |
20 |
3 |
1100 |
|
10 |
WT-A/20-28-4.0 |
20 |
5.6 |
28 |
4 |
1100 |
|
11 |
WT-A/20-35-5.5 |
20 |
5.6 |
35 |
5.5 |
1100 |
|
12 |
WT-A/30-10-2.2 |
30 |
8.3 |
10 |
2.2 |
1100 |
|
13 |
WT-A/30-15-3.0 |
30 |
8.3 |
15 |
3 |
1100 |
|
14 |
WT-A/30-22-4.0 |
30 |
8.3 |
22 |
4 |
1100 |
|
15 |
WT-A/30-30-5.5 |
30 |
8.3 |
30 |
5.5 |
1100 |
|
16 |
WT-A/40-33-7.5 |
40 |
11.1 |
33 |
7.5 |
1340 |
|
17 |
WT-A/45-8-2.2 |
45 |
12.5 |
8 |
2.2 |
1340 |
|
18 |
WT-A/45-12-3.0 |
45 |
12.5 |
12 |
3 |
1340 |
|
19 |
WT-A/45-16-4.0 |
45 |
12.5 |
16 |
4 |
1340 |
|
20 |
WT-A/45-22-5.5 |
45 |
12.5 |
22 |
5.5 |
1340 |
|
21 |
WT-A/50-8-2.2 |
50 |
13.9 |
8 |
2.2 |
1340 |
|
22 |
WT-A/50-10-3.0 |
50 |
13.9 |
10 |
3 |
1340 |
|
23 |
WT-A/50-15-4.0 |
50 |
13.9 |
15 |
4 |
1340 |
|
24 |
WT-A/50-20-5.5 |
50 |
13.9 |
20 |
5.5 |
1340 |
|
25 |
WT-A/50-25-7.5 |
50 |
13.9 |
25 |
7.5 |
1340 |
|
26 |
WT-A/75-6-2.2 |
75 |
20.8 |
6 |
2.2 |
1340 |
|
27 |
WT-A/75-8-3.0 |
75 |
20.8 |
8 |
3 |
1340 |
|
28 |
WT-A/75-10-4.0 |
75 |
20.8 |
10 |
4 |
1340 |
|
29 |
WT-A/75-16-5.5 |
75 |
20.8 |
16 |
5.5 |
1340 |
|
30 |
WT-A/75-21-7.5 |
75 |
20.8 |
21 |
7.5 |
1340 |
結構圖紙
安裝尺寸
1、環境溫度：介質溫度不超過40°C ,即時溫度不高于60°C ;
2、相對濕度：0°（不結冰）-40°C相對濕度20%-90%且工作環境中無腐蝕性和易燃易爆液體；
3、供電電源：電源頻率為50±５HZ,電壓默認為三相交流380V±10%,帶"D"為220V兩相交流電壓；
4、海拔高度：正常工況1000m以下，調節控制元件可實現其他工況要求；
5、安裝環境：安裝地點無導電或易燃粉塵，無腐蝕金屬及破壞絕緣的氣體或其他介質。
注意事項
故障排除：
|
序號 |
故障內容 |
故障分析 |
解決方法 |
|
1 |
跳閘、跳空開 |
電機負載大，嚴重過流 |
關出水閥門，增加阻力 |
|
線路破損，造成短路 |
檢查線路 |
||
|
電機短路 |
更換電機 |
||
|
2 |
電機噪音大 |
軸承缺油 |
加黃油 |
|
超負載運行 |
關小出水閥門，增加阻力 |
||
|
電機反轉 |
調整電機線 |
||
|
3 |
電機運轉，不出水 |
電機反轉 |
調整電機線 |
|
水泵堵塞 |
清理水泵 |
||
|
止回閥打不開 |
檢修止回閥 |
||
|
4 |
電機運轉，水箱內翻水花，但不出水 |
止回閥封閉不嚴 |
更換止回閥 |
|
水泵與分離器連接漏水 |
緊固連接位 |
||
|
分離器密封不嚴 |
檢查分離器，更換密封墊 |
||
|
5 |
手動、自動都發無法啟動 |
控制柜短路 |
檢查，并修復 |
|
零線斷開 |
檢查零線 |
||
|
保險絲保護 |
檢查輸出線路是否短路 |
||
|
故障保護 |
水泵過載，關出水閥門 |
||
|
進線缺相 |
檢查電源進線 |
