產品簡介
選擇一套自動給水設備的基本依據是設計的供水流量和供水壓力(水的揚程)，另外還需考慮到用途的流量變化類型。
連續型：一天內很少有流量為零的時候，或本身管網的正常泄漏就保持有一定的流量，例如，大型賓館，飯店工礦企業的加壓系統等。
間歇型：用水低谷時間較長且流量很小或?yàn)榱悖盒⌒娃k公樓、寫字樓、商住樓、各類住宅，及生產用水等同時還應考慮在供水的某一段時間內流量的變化，以及不同季節流量的變化、不同地區用水的不同等多方面的因素。
消防給水設備以及噴淋給水設備一般應選擇氣壓式給水設備，因其長期處于系統保壓狀態，無流量的變化，氣壓式給水設備可以應付一般的管內的泄漏，并增加一臺小流量的副泵，平時就無需啟動主泵，節省能源。
生活給水設備選擇變頻給水設備或氣壓式給水設備都可，兩者各有優點。
變頻給水設備的優點：可以恒壓給水并且恒壓值在一定范圍內可調整恒壓精度一般小于0.02MPa，變頻調速是一種高效節能降耗的方法與通常的氣壓給水設備相比平均節能20%，此外，變頻啟動的沖擊電流小以及泵的盍沖擊也小，在低速運轉時噪聲小。
氣壓式給水設備的優點：造價相對低廉，控制系統的技術簡單，服務方便，維修簡易。

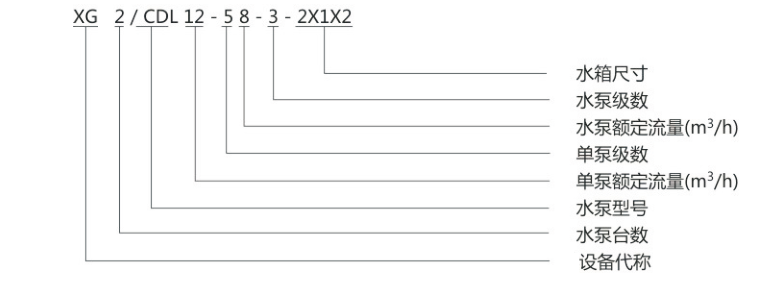

型號意義
產品優勢
1、高效節能
全自動變頻恒壓供水設備能根據用戶的實際用水量和使用壓力自動檢測，調節電動機的轉速(耗電量)，使設備始終處于高效率的工作狀態。
2、供水管網壓力穩定
全自動變頻恒壓供水設備由微機構成自動閉環控制，能在0.5秒內使變化的壓力恢復正常，壓力調節精度為設定值的±5%。
3、占地小、投資少，安裝工期短。
全自動變頻恒壓供水設備與其他老式供水設備相比節約占地3~16倍，比建水塔節約投資15%~60%。設備體積小，組裝、安裝調試方便，運輸及安裝工期短。
4、保護功能全，運行安全可靠，操作方便
全自動變頻恒壓供水設備主機采用進口變頻調速器，自身具有欠壓、過壓、過流、過載、短路、過熱、失速防止等保護功能，無故障運用達10萬小時以上。設備配電控制部分，采用智能化控制原理，操作方便實用，設備工作狀況一目了然，便于非專業人員很快熟練掌握。
5、供水功能全，保險系數高
全自動變頻恒壓供水設備局部出現故障時，能啟用應急功能繼續供水。揚子江設備可與市政供水網自動并網運行，并具有雙恒壓功能，即能滿足生活生產用水的正常壓力和流量，有能在出現火情時自動轉換為高壓大流量供水，可一機多用。
6、適用范圍
全自動變頻恒壓供水設備供水壓力0.15~2.0MP，供水高度10-200米，單套設備每小時供水量10~50000m3/h，可用于大、中、小型自來水的配套改造;可用于企事業單位、住宅區、農村的生產、生活、辦公用水。
性能參數
|
設備型號 |
給水設備 |
主泵 |
增壓穩壓設備 |
適用場所 |
|||||||||||
|
|
設備流量m3/h |
設備揚程m |
型號 |
功率Kw |
流量m3/h |
揚程m |
數量 |
型 號 |
功率Kw |
流量m3/h |
揚程m |
數量 |
氣壓罐mm |
供水戶數 |
供水高度m |
|
12.5-24-50DL-2 |
12.5 |
24 |
DL50×2 |
3 |
12.5 |
24 |
2 |
LG25×3 |
1.1 |
3 |
30 |
2 |
600 |
50 |
12 |
|
12.5-36-50DL-2 |
12.5 |
36 |
DL50×3 |
3 |
12.5 |
36 |
2 |
LG25×3 |
1.1 |
3 |
30 |
2 |
600 |
50 |
20 |
|
12.5-60-50DL-2 |
12.5 |
60 |
DL50×5 |
5.5 |
12.5 |
60 |
2 |
LG25×3 |
1.1 |
3 |
30 |
2 |
600 |
50 |
38 |
|
12.5-80-50DL-2 |
12.5 |
80 |
DL50×6 |
7.5 |
12.5 |
80 |
2 |
LG25×3 |
1.1 |
3 |
30 |
2 |
600 |
50 |
55 |
|
25-24-50DL-3 |
25 |
24 |
DL50×2 |
3 |
12.5 |
24 |
3 |
LG25×3 |
1.1 |
3 |
30 |
2 |
600 |
100 |
12 |
|
25-36-50DL-3 |
25 |
36 |
DL50×3 |
3 |
12.5 |
36 |
3 |
LG25×3 |
1.1 |
3 |
30 |
2 |
600 |
100 |
20 |
|
25-60-50DL-3 |
25 |
60 |
DL50×5 |
5.5 |
12.5 |
60 |
3 |
LG25×3 |
1.1 |
3 |
30 |
2 |
600 |
100 |
38 |
|
25-80-50DL-3 |
25 |
80 |
DL50×6 |
7.5 |
12.5 |
80 |
3 |
LG25×3 |
1.1 |
3 |
30 |
2 |
600 |
100 |
55 |
|
50-40-80DL-2 |
50 |
40 |
DL80×2 |
11 |
50 |
40 |
2 |
LG32×3 |
2.2 |
6.5 |
45 |
2 |
800 |
200 |
25 |
|
50-60-80DL-2 |
50 |
60 |
DL80×3 |
15 |
50 |
60 |
2 |
LG32×3 |
2.2 |
6.5 |
45 |
2 |
800 |
200 |
38 |
|
50-80-80DL-2 |
50 |
80 |
DL80×4 |
22 |
50 |
80 |
2 |
LG32×3 |
2.2 |
6.5 |
45 |
2 |
800 |
200 |
55 |
|
50-100-80DL-2 |
50 |
100 |
DL80×5 |
30 |
50 |
100 |
2 |
LG32×3 |
2.2 |
6.5 |
45 |
2 |
800 |
200 |
72 |
|
100-40-80DL-3 |
100 |
40 |
DL80×2 |
11 |
50 |
40 |
3 |
LG40×3 |
3 |
12 |
45 |
2 |
1000 |
600 |
25 |
|
100-60-80DL-3 |
100 |
60 |
DL80×3 |
15 |
50 |
60 |
3 |
LG40×3 |
3 |
12 |
45 |
2 |
1000 |
600 |
38 |
|
100-80-80DL-3 |
100 |
80 |
DL80×4 |
22 |
50 |
80 |
3 |
LG40×3 |
3 |
12 |
45 |
2 |
1000 |
600 |
55 |
|
100-100-80DL-3 |
100 |
100 |
DL80×5 |
30 |
50 |
100 |
3 |
LG40×3 |
3 |
12 |
45 |
2 |
1000 |
600 |
72 |
|
150-40-80DL-4 |
150 |
40 |
DL80×2 |
11 |
50 |
40 |
4 |
LG50×3 |
5.5 |
24 |
40 |
2 |
1200 |
1000 |
25 |
|
150-60-80DL-4 |
150 |
60 |
DL80×3 |
15 |
50 |
60 |
4 |
LG50×3 |
5.5 |
24 |
40 |
2 |
1200 |
1000 |
38 |
|
150-80-80DL-4 |
150 |
80 |
DL80×4 |
22 |
50 |
80 |
4 |
LG50×3 |
5.5 |
24 |
40 |
2 |
1200 |
1000 |
55 |
|
150-100-80DL-4 |
150 |
100 |
DL80×5 |
30 |
50 |
100 |
4 |
LG50×3 |
5.5 |
24 |
40 |
2 |
1200 |
1000 |
72 |
|
200-40-100DL-3 |
200 |
40 |
DL100×2 |
18.5 |
100 |
40 |
4 |
LG50×3 |
5.5 |
24 |
40 |
2 |
1200 |
1500 |
25 |
|
200-60-100DL-3 |
200 |
60 |
DL100×3 |
30 |
100 |
60 |
4 |
LG50×3 |
5.5 |
24 |
40 |
2 |
1200 |
1500 |
38 |
|
200-80-100DL-3 |
200 |
80 |
DL100×4 |
37 |
100 |
80 |
4 |
LG50×3 |
5.5 |
24 |
40 |
2 |
1200 |
1500 |
55 |
|
200-100-100DL-3 |
200 |
100 |
DL100×5 |
45 |
100 |
100 |
4 |
LG50×3 |
5.5 |
24 |
40 |
2 |
1200 |
1500 |
72 |
|
300-40-150DL-3 |
300 |
40 |
DL150×2 |
30 |
150 |
40 |
4 |
LG50×3 |
5.5 |
24 |
40 |
2 |
1400 |
2000 |
25 |
|
300-60-150DL-3 |
300 |
60 |
DL150×3 |
37 |
150 |
60 |
4 |
LG50×3 |
5.5 |
24 |
40 |
2 |
1400 |
2000 |
38 |
|
300-80-150DL-3 |
300 |
80 |
DL150×4 |
45 |
150 |
80 |
4 |
LG50×3 |
5.5 |
24 |
40 |
2 |
1400 |
2000 |
55 |
|
300-100-150DL-3 |
300 |
100 |
DL150×5 |
55 |
150 |
100 |
4 |
LG50×3 |
5.5 |
24 |
40 |
2 |
1400 |
2000 |
72 |

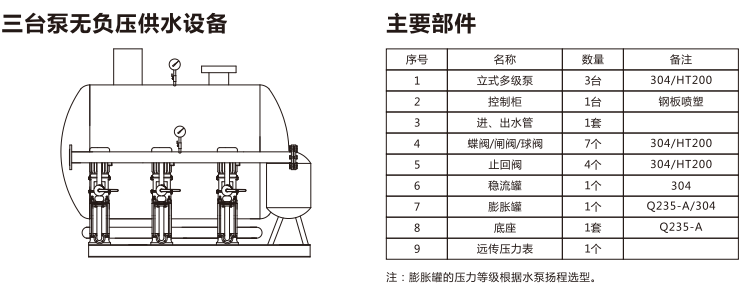

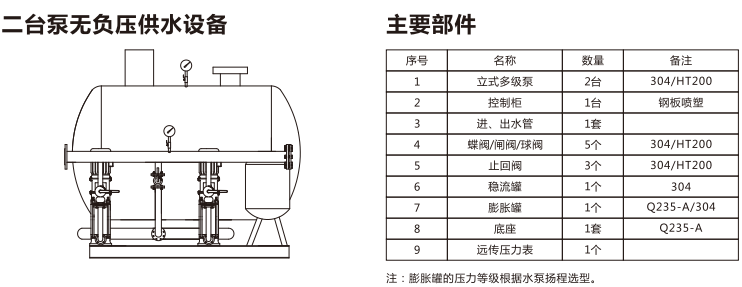

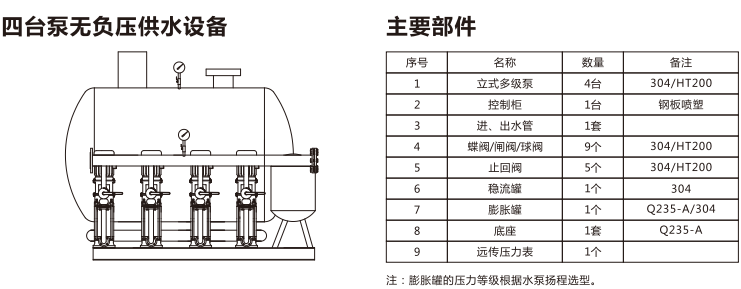

結構圖紙
注意事項

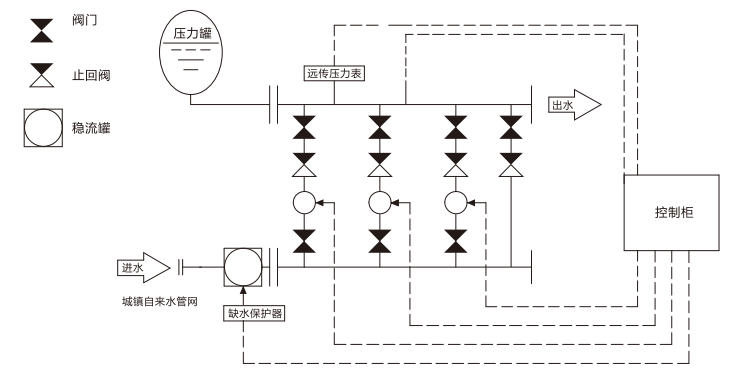

設備首先啟動一臺主泵運行，當供水壓力達到設定值且水泵供水流量與用戶用水量達到平衡時，水泵電機穩定在某一轉速。當用水量增加時，水泵將加速至另一穩定轉速，當用水量繼續加且變頻器輸出頻率達到50HZ(即電機轉速達到大轉速)時，系統運行有兩種方式：
1、系統系統只有兩臺主泵和一臺輔泵，此時系統起動輔泵投入工頻運行，主泵繼續變頻運行，當用水量減少時，變頻泵頻率下降到設定頻率下限時，系統自動關閉工頻泵，當用水量幾乎接近零時，主泵自動進入休眠，由小泵維持系統壓力。當用水量增加時，系統自動喚醒主泵。
2、系統主泵臺數在三臺及三臺以上，此時系統將變頻泵切換工頻運行，變頻器切換到下一臺泵運行，每當變頻泵達到大轉速時，都將發生上述切換。當用水量減少時，變頻泵頻率下降到設定頻率下限時，系統按先加先減的順序，逐臺關閉工頻泵，直到剩下一臺泵變頻運行。若系統帶有小泵或氣壓罐，主泵可以休眠，由小泵或氣壓罐維持系統壓力。
維護保養恒壓變頻供水設備泵機組應經常檢查，定期保養并加注潤滑油。離心泵和止回閥如發現漏水現象，應及時緊固法蘭螺絲或更換石棉根，檢查機泵底腳螺栓不能松動，以防損壞機器。罐體如發現漆皮脫落，應及時涂漆保養，以延長使用壽命。恒壓變頻供水設備電器自動控制系統，應防水、防塵、經常檢查線路絕緣情況，連接螺栓是否松動和保險絲完好等情況。壓力表外部好用透明材料包裹，以防損壞。
