產品簡介
產品概述

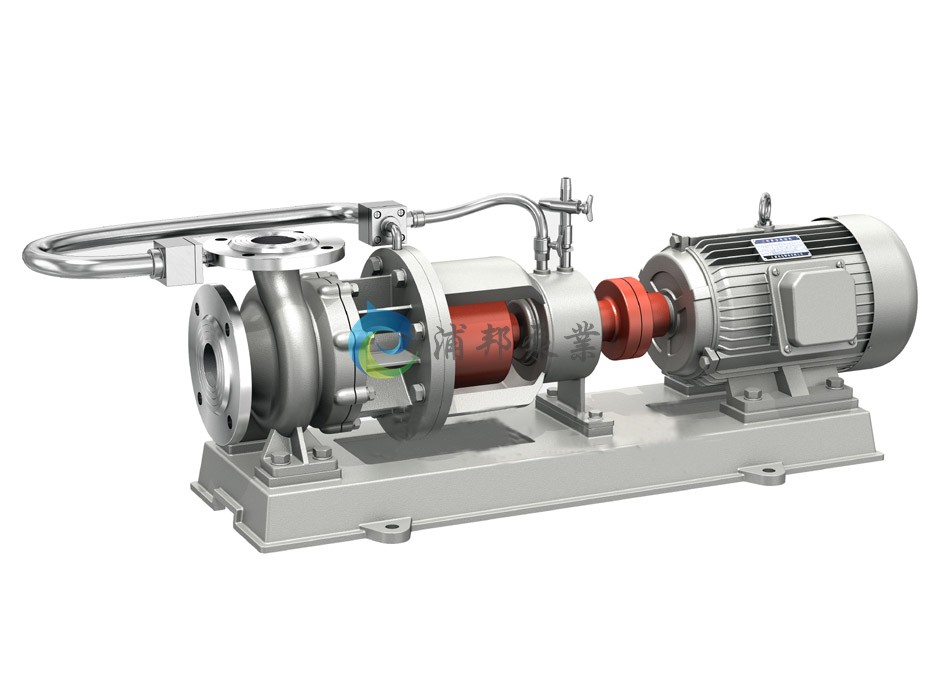

CQB-G型高溫磁力驅動離心泵(簡稱高溫磁力泵)通常由電機，磁力偶合器，水冷卻裝置和耐腐蝕離心泵四大部分組成，其主要特點是利用磁力偶合器傳遞動力。當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而無泄漏。磁力偶合器的磁性材料采用耐高溫型稀土永磁材料，能承受280度以下的高溫介質而保持強大的磁力扭矩。在電機與磁力偶合器之間加裝了水冷卻裝置，防止泵送高溫介質之熱量傳導至電機，以保持電機的正常運行，從而達到無泄漏輸送高溫介質。
產品用途
CQB-G型磁力泵適用與石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送高溫類易燃、易爆、揮發、有毒、稀有貴重液和各種腐蝕性液體的理想設備。適用于輸送系統工作壓力小于1．6MPa，溫度不超過280℃，密度不大于1840kg／m3，粘度不大于30cm2／S的不含硬顆粒和纖維的液體。
產品特點
CQB-G型高溫磁力泵適用與石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送高溫類易燃、易爆、揮發、有毒、稀有貴重液和各種腐蝕性液體的理想設備。
產品特點
CQB-G型高溫磁力泵適用與石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送高溫類易燃、易爆、揮發、有毒、稀有貴重液和各種腐蝕性液體的理想設備。
型號意義
例如：CQB80-65-160G
CQB-磁力驅動泵
80-進口直徑
65-出口直徑
160-葉輪名義直徑
G-高溫型
性能參數
| 型 號 | 口徑 | 流量 (m3/h) | 揚程 (m) | 電機功率 (kw) | 電 壓 (v) | 材 質 | |
| 進口 | 出口 | ||||||
| CQB32-20-125G | 32 | 20 | 3.2 | 20 | 1.1 | 380 |
不 銹 鋼 |
| CQB32-20-160G | 32 | 20 | 3.2 | 32 | 1.5 | 380 | |
| CQB40-25-105G | 40 | 25 | 6.3 | 12.5 | 1.1 | 380 | |
| CQB40-25-125G | 40 | 25 | 6.3 | 20 | 2.2 | 380 | |
| CQB40-25-160G | 40 | 25 | 6.3 | 32 | 3 | 380 | |
| CQB40-25-200G | 40 | 25 | 6.3 | 50 | 5.5 | 380 | |
| CQB50-40-85G | 50 | 40 | 12.5 | 8 | 1.1 | 380 | |
| CQB50-32-105G | 50 | 32 | 12.5 | 12.5 | 1.5 | 380 | |
| CQB50-32-125G | 50 | 32 | 12.5 | 20 | 3 | 380 | |
| CQB50-32-160G | 50 | 32 | 12.5 | 32 | 4 | 380 | |
| CQB50-32-200G | 50 | 32 | 12.5 | 50 | 7.5 | 380 | |
| CQB50-32-250G | 50 | 32 | 12.5 | 80 | 18.5 | 380 | |
| CQB65-50-125G | 65 | 50 | 25 | 20 | 4 | 380 | |
| CQB65-50-160G | 65 | 50 | 25 | 32 | 7.5 | 380 | |
| CQB65-40-200G | 65 | 40 | 25 | 50 | 15 | 380 | |
| CQB65-40-250G | 65 | 40 | 25 | 80 | 22 | 380 | |
| CQB80-65-125G | 80 | 65 | 50 | 20 | 7.5 | 380 | |
| CQB80-65-160G | 80 | 65 | 50 | 32 | 11 | 380 | |
| CQB80-50-200G | 80 | 50 | 50 | 50 | 22 | 380 | |
| CQB80-50-250G | 80 | 50 | 50 | 80 | 37 | 380 | |
| CQB100-80-125G | 100 | 80 | 100 | 20 | 15 | 380 | |
| CQB100-80-160G | 100 | 80 | 100 | 32 | 22 | 380 | |
| CQB100-65-200G | 100 | 65 | 100 | 50 | 37 | 380 | |
| CQB100-65-250G | 100 | 65 | 100 | 80 | 55 | 380 | |
| 注:每個型號都可配防爆電機 | |||||||
